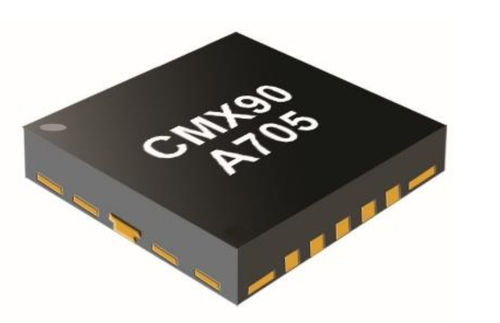

功率放大器 CMX90A705

线性

CMX90A705 是一款封装好的两级 Ka 波段 GaN 线性功率放大器，可提供 37.4 dBm（5.5 W）的饱和功率和 16.5 dB 的小信号增益。它可用作商用卫星通信终端的驱动级和末级功率放大器。 射频端口标称匹配为 50 Ω，便于使用，射频输入和输出端集成了直流阻断电容器。印刷电路板将集成适用于 QPSK 等调制信号的漏极和栅极馈电去耦电容器。 该有源器件采用最先进的 0.15 µm 栅极长度碳化硅基氮化镓工艺制造，并以 4 x 4 mm 热增强塑料气腔 QFN 封装。 特点 饱和输出功率 37.4 dBm 小信号增益 16.5 dB 射频端口与 50 Ω 匹配并阻隔直流 ACPR 优于 -28 dBc @ 30 dBm 平均值 功率附加效率 22 % @ Psat 双侧偏压 直流偏置 100mA @ +27.5 V 应用 大批量商用卫星通信终端 电信 住宅卫星互联网 商用甚小口径终端
