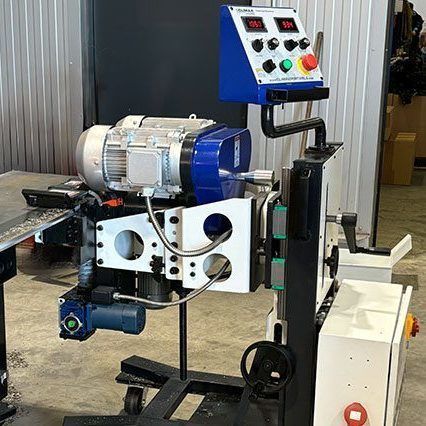

仿形机床 EM60

描述
CLIMAX自动板边铣床EM60采用冷铣工艺，实现高精度加工以获得无氧化的焊接准备表面。精密铣刀提供一致的高质量表面。铣头可旋转180°，整机可沿板双向行进，能在不重新定位板材的情况下对两侧进行倒角加工。

适用范围
广泛用于工程机械、钢结构、压力容器、船舶制造和航空航天等行业。

产品优势

• 0–60° 精密倒角，适用于 V、Y、K 和 X 倒角准备。
• 冷铣工艺产生干净、无氧化表面，符合焊接要求。
• 高质量表面处理，精密铣刀提高焊接边缘一致性。
• 适用多种材料：各类钢材、特殊合金、铝及铜。
• 自动进给最高达 1500 mm/min，实现稳定、低人工干预的运行。
• 实时控制，在机器屏幕显示进给和切削速度。
• 0–60° 便捷调节，带角度尺，设置快速且可重复。
• 手动快速高度调节，适配不同板厚。
• 电动夹紧系统稳固固定机器以实现精确铣削。
• 高速铣头，配可更换刀片（随机配 8 片刀片）。
• 可逆设计，180° 旋转可在不移动板材的情况下加工双面。
• 沿板双向行进，减少调试时间，支持 V、Y、X、K 倒角。
• 金属万向轮与耐熔轮，便于定位并保证行进稳定。
• 电动系统可选 400 V 或 480 V 工业电压。
• 完整交付，包含带 8 片刀片的铣头、工具包、金属轮、资料及木制运输箱。
• 可选：带坡道的运输箱（型号 EM60RB），便于装卸并在运输/储存时保护设备。

规格（表）
DESCRIPTION | ELECTRIC 400V | ELECTRIC 480V
Part number | EM60400 | EM60480
Locking plate range | 0.236 – 3.150" / 6 – 80 mm | 0.236 – 3.150" / 6 – 80 mm
Max bevel width | 1.77" / 45 mm | 1.77" / 45 mm
Min plate width | 7.87" / 200 mm | 7.87" / 200 mm
Bevel angle | 0 – 60° | 0 – 60°
Idle speed | 525 – 1050 rpm | 525 – 1050 rpm
Torque | 35 Nm | 35 Nm
Feed speed | 0–59 ft/min / 0–1500 mm/min | 0–59 ft/min / 0–1500 mm/min
Max operating temperature | 55°C | 55°C
Max acoustic radiation | 75 dB | 75 dB
Electric motor power | 6 kW | 6 kW
Voltage | 400 V 3 phase | 400 V 3 phase
Electric frequency | 50 / 60 Hz | 50 / 60 Hz
Net weight | 773 lbs / 351 kg | 773 lbs / 351 kg
Packaging dimensions (standard box) | 49.2 x 31 x 58.3" / 1,250 x 800 x 1,480 mm | 49.2 x 31 x 58.3" / 1,250 x 800 x 1,480 mm
Packing weight (standard box) | 1,137 lbs / 516 kg | 1,137 lbs / 516 kg
Packaging dimensions (box with ramp) | 53 x 44 x 68" / 1,350 x 1,130 x 1,720 mm | 53 x 44 x 68" / 1,350 x 1,130 x 1,720 mm
Packing weight (box with ramp) | 1,137 lbs / 516 kg | 1,137 lbs / 516 kg

技术参数 / 规格

• 型号：EM60（型号件号：EM60400 — 400V；EM60480 — 480V）
• 板厚范围：6 – 80 mm（0.236 – 3.150"）
• 最大倒角宽度：45 mm（1.77"）
• 最小板宽：200 mm（7.87"）
• 倒角角度：0 – 60°
• 空载转速：525 – 1050 rpm
• 扭矩：35 Nm
• 进给速度：0 – 1500 mm/min（0–59 ft/min）
• 最高工作温度：55°C
• 最大声辐射：75 dB
• 电机功率：6 kW
• 电压：400 V 三相（可选 480 V）
• 频率：50 / 60 Hz
• 净重：351 kg（773 lbs）
• 标准包装：1,250 x 800 x 1,480 mm / 516 kg
• 带坡道包装：1,350 x 1,130 x 1,720 mm / 516 kg
• 180° 可逆铣头，配可更换刀片（随附 8 片）
• 集成电动夹紧系统
• 金属万向轮与耐热轮
• 随附配件：工具包、金属轮、文件、木制运输箱（选件 EM60RB）
