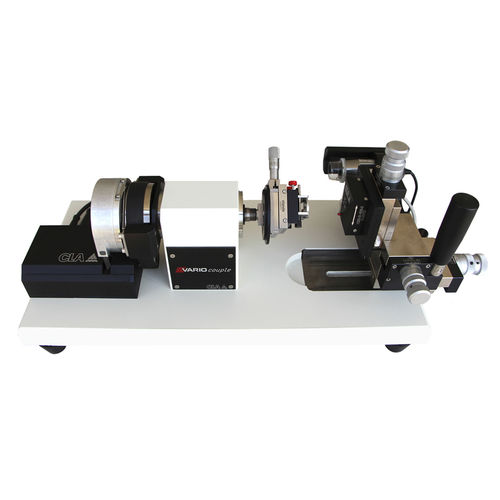

力测量仪器 VARIOcouple®

扭矩机电实验室

CLA公司生产的VARIOcouple®扭矩和力测量仪器是一种非常精确的仪器，主要用于制表商的开发实验室。该仪器可以量化和分析低应力系统中产生的小扭矩和力。 附件 : - 万用仪 - 用于手表机芯的通用样品架 - VARIOweight - 测量标准 - CLApt1000 - 温度传感器 - 可调节角度的支架 - 防震台 多年来，VARIOcouple成为低应力系统的力和扭矩分析的参考。在研发实验室和质量控制中使用，VARIOcouple的主要应用不再是手表制造商，而是步进电机、旋转测功机、流量计和弹簧行业。 测量原理 要测量的部件通过一个中间支撑（夹钳、卡盘、板、心轴、通用样品架）固定在VARIOcouple的中心轴上。 然后，位于测量轴上的放大照相机将物体置于中心位置，为评估做准备。传感器在一个由三个自由轴组成的测微器位移台的帮助下被精确定位。X、Y和Z。 然后，借助于由三个自由轴组成的千分尺位移表对传感器进行精确定位：X、Y和Z。 测量是通过中间臂、针或滑轮进行的，它将轴与力传感器或与测试件同轴安装的扭矩传感器相连接。 伺服电机提供0.02-10rpm或60rpm的速度，驱动仪器的这个轴。
