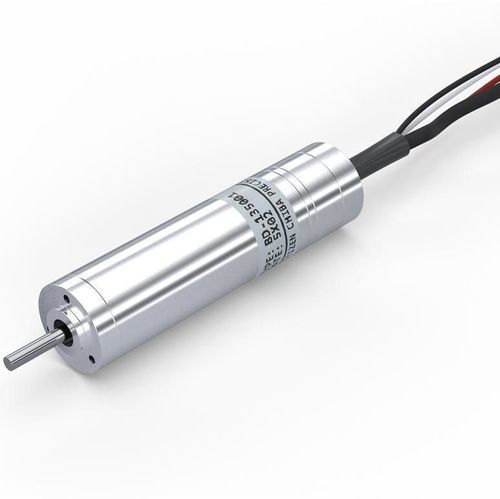

无刷电机 BD-1350

直流24伏紧凑型

产品名称
BD-1350 — 适用于工业/精密应用的直流电机（制造商：CITIZEN CHIBA PRECISION CO.,LTD.）

概述
BD-1350 是一款紧凑型 2 极直流电机，适用于精密工业场景。规格基于在电机法兰上安装铝散热片（57×57×5t）时的测量值。可选配齿轮箱和磁性增量编码器。BSD-36 系列标准驱动器出厂预设最高转速为 5,000 rpm，支持定制驱动器以实现超过 5,000 rpm 的运行。

主要电机规格

• 型号：BD-1350
• 制造商：CITIZEN CHIBA PRECISION CO.,LTD.
• 极数：2
• 额定电源电压：24 ± 5% V
• 线电阻：11.9 Ω
• 力矩常数：14.1 mN·m/A
• 反电动势常数：1.47 V/K rpm
• 空载转速：16,500 rpm（使用指定散热片测得）
• 额定转速：12,670 rpm（使用指定散热片测得）
• 最大连续电流：0.33 A（使用指定散热片测得）
• 最大连续力矩：4.65 mN·m（使用指定散热片测得）
• 额定输出：6.2 W（使用指定散热片测得）
• 重量：36 g
• 标准驱动器系列：BSD-36（标准最高转速设为 5,000 rpm；可配置为更高转速）

编码器（可选）

• 类型：磁性增量型
• 电源：DC +5 V ± 5%
• 电流消耗：30 mA
• 输出电平：High ≥ 3.2 V / Low ≤ 1.0 V
• 最大输出电流：±20 mA
• 通道数：3（A、B、Z）
• 输出脉冲数：512 P/R
• 最大响应频率：1,700 kHz
• 输出电路：线驱动 / TTL

配齿轮箱的电机（示例）
型号示例：BD-1350□□G ZCP 1/xxx（φ13）。可用减速比及对应典型额定值：

• 减速比：4、16、24、64、96、144*、256*、384*、576*、864*
• 对应额定扭矩（N·m）：0.015、0.048、0.071、0.152、0.228、0.260、0.400、0.400、0.400、0.400
• 对应额定转速（rpm）：1,540；381；254；94；63；55；29；29；24；17
• 对应额定输出（W）：2.4；1.9；1.9；1.5；1.5；1.5；1.2；1.2；1.0；0.7
• 长度 L（mm）：15.1；17.5；17.5；21.4；21.4；21.4；25.3；25.3；25.3；25.3

注意事项与建议

• 以“测量值”标注的性能基于装配铝散热片（57×57×5t）时的连续工况测试；实际性能受驱动器、编码器及安装条件影响。
• BSD-36 系列标准驱动器出厂设为 5,000 rpm；可通过定制设置实现超过 5,000 rpm 的运行。
• 使用带星号（*）的减速比时，请务必确认齿轮箱的允许输出扭矩以避免过载。
• 有关详细性能曲线及其解读，请参阅 'Detail of the Motor Characteristics'。
