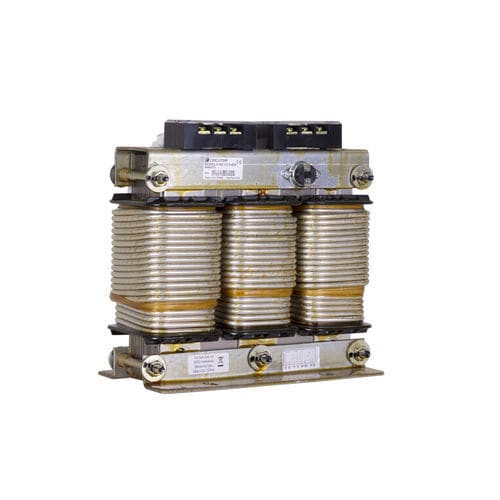

三相谐波过滤器 RZ-RBZ

CIRCUTOR 提供全系列失谐电抗器，p = 7%，在 50 Hz 电网中的谐振频率为 189 Hz（或根据要求，在 60 Hz 电网中为 227 Hz）。 这是最常用的调谐值，用于避免与第五次谐波及以上谐波发生共振。电容器-电抗器组合可吸收部分第五次谐波电流，并作为更高频率的失谐滤波器发挥作用。 不过，在某些安装中，可能需要其他 p(%) 值，例如 8.7%（170 Hz）、14%（134 Hz）…… CIRCUTOR 可生产适用于任何功率、p（%）、频率和电压（Un ≤ 1000 VAC）的电抗器。 低额定功率的电抗器（RZ 系列）采用低损耗磁片制造，并用铝线绕制。电抗器配有用于连接的接线端子块。更高功率的电抗器则由 RBH 系列覆盖。这些电抗器基于具有多个气隙的磁片铁芯，这赋予了它们优异的性能和低损耗比。 RZ和RBZ系列电抗器均采用基于聚酯树脂的清漆真空浸渍工艺，以增强绝缘性能，提高机械强度并降低噪声水平。 RZ和RBZ失谐电抗器专为谐波畸变率极高的电容器组系统设计。为有效保护电容器本身并避免系统中的谐振效应，必须将电抗器与相应的电力电容器串联连接。
