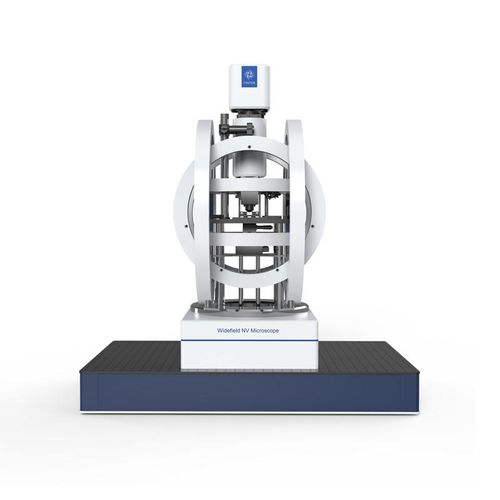

量子钻石显微镜 Diamond V

实验室测量激光

CIQTEK 量子金刚石显微镜（QDM）是一种基于金刚石氮空位中心（NV 中心）自旋磁共振原理的宽场磁共振。NV 中心发光缺陷的自旋量子态易受周围微波和静态磁场的影响，可通过激光读出。 利用 NV 中心测量样品周围的磁场或微波场分布，可实现定量无损显微磁成像，具有空间分辨率高、视野大、可检测磁场动态范围大和成像速度快等特点。 它还兼容常温测试环境、低温和真空极端环境。 超高空间分辨率 定量无创磁成像 大视野 快速成像 地质岩石自形成以来就因地磁场的磁化而具有不同的磁性。通过研究地质样本中的磁性遗迹，我们可以了解过去地球磁场的强度和方位。 一般来说，测量这种磁性的方法是测量以毫米到厘米为单位的样本体积，分析净磁矩。然而，在亚毫米尺度上，地质样本的结构往往是异质的，只有一小部分铁磁性颗粒带有磁性。 CIQTEK 量子金刚石显微镜具有 5μT√HZ 的磁测量灵敏度、400 纳米的空间分辨率和 1 平方毫米的视场，因此可以对地质样品进行剩磁，实现感应磁化成像。
