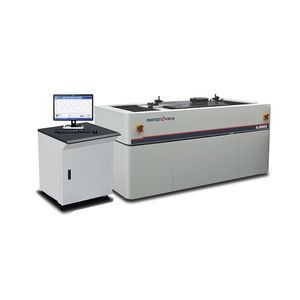

直径测量机 SJ5100-UP series

长度直接接触零件

一、产品描述 　　SJ5100-UP系列超高精度光栅测长机采用进口超高精度光栅测量系统、超高精密研磨直线导轨、高精度温度补偿系统、双向高精度恒测力系统（专利）、高性能计算机控制系统技术，实现各种长度参数的高精度测量。通过超高精密研磨直线导轨保证测量行走的高稳定性及高直线度，采用进口超高精度光栅测量系统记录接触测量中的长度方向坐标，由计算机将数据与测力装置、温度传感器的反馈数据及阿贝误差修正数据进行合成（由于导轨稳定性高及超高的直线度，因此仪器由于阿贝误差修正造成的不确定度非常小，从而达到超高的测量精度）。按被测件参数的相关定义及公式进行分析，计算获得相关长度参数。 操作者装好被测件，在检测软件上选择被测件的标准和输入被测件的规格等参数后，移动头座接触被测件，调整五轴工作平台及头尾座找到拐点，采样完成得到当前测量数据，系统可以实时显示测量结果，自动计算出被测件的各项参数（如检测螺纹规，则可换算显示出螺纹中径），并根据系统内置的标准数据库对被测件的各项参数进行合格判定，整个测量过程不超过3分钟，检测结束后自动生成检定结果。 　　仪器测量原理符合JJG 343-2012 光滑极限量规检定规程、JJG 146-2011 量块检定规程、JJG 21-2008千分尺检定规程、JJG 22-2014内径千分尺检定规程、JJG 62-2017塞尺检定规程、JJF 1207-2008三针/针规检定规范、JJF 1345-2012圆柱螺纹量规校准规范（公差参考GB/T 3934-2003）等长度检定规程规范。 　　系统软件为简体中文操作系统，操作方便。 二、产品功能 1.检测量块、块规、光滑环塞规、螺纹环塞规、光滑卡规、千分尺校对杆、两点内径千分尺、光滑锥度环塞规（选配）、螺纹锥度环塞规（选配）、花键环塞规（选配）、尺类（外径千分尺、数显及游标卡尺、深度千分尺、三爪内径千分尺等手动检定，选配）、表类（百分表、千分表、杠杆表等手动检定，选配）等量具量规； 2.检测各种类国标（GB）、ISO（国际）、BS（英制）、ANSI（美标）、DIN（德标）、JIS（日标）量规。国内全面、专业的量块、量规、螺纹规、尺类、千分尺校对杆、卡规等及其它标准数据库，满足国内客户需求； 3.满足多种检定规程、标准，根据规程、标准自动进行检测结果判定； 4.界面友好，更符合中国用户操作习惯； 5.测量记录采用集中式数据库管理，可按被测件类型、生产单位、出厂编号、检定员、送检单位、设备编号、检定日期和有效日期等查询和管理检定记录； 6.可从数据库中选定多条记录成批打印检定记录或者检定证书； 7.可将检定数据输出到Word、Excel、PDF文档； 8.具有数据备份和还原数据库功能； 9.输出多种Word格式报表，并支持完全的自定义报表，定制检定记录报表和检定证书的格式，特别适合国内计量机构对报表方面的要求； 10.可根据客户需求定制标准（选配）。 三、性能特点 1.全程直接测量： 　　SJ5100-UP系列光栅测长机采用超高精度进口长玻璃光栅尺作为长度方向定位，可进行高精度全行程直接测量。 2.高精度、高稳定性： 1）零膨胀超高精度光栅测量系统，分辨力达到0.01μm，测量精度高； 2）超高精密特制研磨级直线导轨系统，导轨直线度极高，导轨角摆极小，导轨材料耐磨性好、保证系统高精度稳定可靠的工作； 3）进口特殊材料制作的高刚性、无变形测杆，保证测试数据的真实采集； 4）采用高精度稳定的大理石基座，保证了在头座及五轴工作台的移动过程中不会产生变形以及仪器不受外界震动干扰，保证了仪器的稳定可靠； 5）采用紧凑型摩擦驱动结构，保证了头座移动过程中的稳定性。
