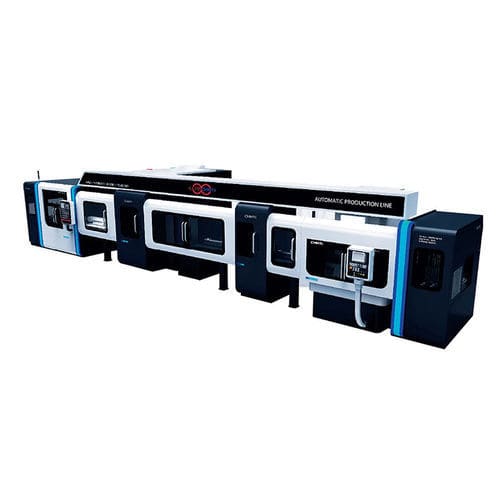

CNC数控加工生产线
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 其他特性
- CNC数控
产品介绍
概要
可广泛应用于轿车、客车、卡车、摩托车、工程机械等行业的各类圆柱齿轮的大批量自动化加工。
滚倒剃自动线模块（桁架式）
滚倒剃自动线模块（关节机器人式）
车削自动线模块（地轨机器人式）
特征 / 规格（概述）
可广泛应用于轿车、客车、卡车、摩托车、工程机械等行业的各类圆柱齿轮的大批量自动化加工。
滚倒剃自动线模块（桁架式）
- 工艺流程：滚齿——倒棱——剃齿。
- 组成：直驱干切滚倒复合机床、数控精密剃齿机、轻量化龙门桁架机械手、免螺钉快换手指、多层码放快换料仓及信息化管理系统。
- 设有滚齿倒棱工序后的检测补偿工位，可对滚齿加工工序进行检测并对尺寸进行补偿。
- 整线采用风格统一的全封闭式护罩，整齐美观。
- 结构布局紧凑，占地面积小（长×宽：9.2m×4m）。
滚倒剃自动线模块（关节机器人式）
- 工艺流程：滚齿——倒棱——剃齿。
- 组成：直驱干切滚齿机、立式数控倒棱机、数控精密剃齿机、关节机器人、免螺钉快换手指、多层码放快换料仓及信息化管理系统。
- 整线呈“品”字型布局，以最大限度节约占地面积（长×宽：9m×5m）。
- 滚齿倒棱工序后设检测补偿工位，用于检测并补偿滚齿加工尺寸。
- 整线采用全封闭式围栏，整齐美观。
车削自动线模块（地轨机器人式）
- 工艺流程：车削——车削（双道车削工序）。
- 组成：2台车床、1台6轴关节机器人、1套地装行走轴、免螺钉快换手指、多层码放矩阵式快换料框及信息化管理系统。
- 整线呈“L”型布局，以最大限度节约占地面积（长×宽：12m×5.2m）。
- 机器人配备视觉系统，可有效识别工件、防反、防错及定位，并可实现混线生产，提高整线柔性。
- 整线采用全封闭式围栏，整齐美观。
特征 / 规格（概述）
- 适用行业：轿车、客车、卡车、摩托车、工程机械等齿轮大批量加工。
- 主要工艺流程：滚齿、倒棱、剃齿（或车削模块用于车削工序）。
- 典型占地面积：桁架式模块约9.2m×4m；关节机器人式模块约9m×5m；地轨机器人式车削模块约12m×5.2m。
- 整线防护：全封闭式护罩或围栏。
- 信息化管理：包含多层码放快换料仓与信息化管理系统（生产与料仓管理联动、检测补偿闭环）。
- 自动化单元：直驱干切滚倒复合机床、数控精密剃齿机、立式数控倒棱机、关节机器人/龙门桁架机械手、地装行走轴等。
- 功能：在线检测与尺寸补偿、免螺钉快换手指、快换料仓、多层码放、机器人视觉识别以支持混线生产。
