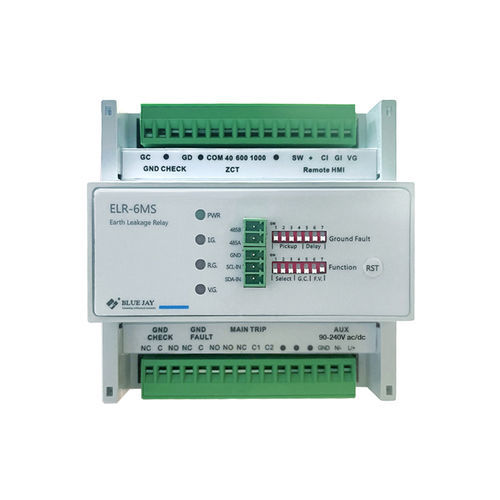

接地漏电保护继电器 ELR-6MS

直流交流DIN导轨

概述
ELR-6MS 接地泄漏继电器是一款专为矿业设计的高可靠性保护装置，适用于地下和地面应用。为移动拖曳电缆设备设计，采用微控制器架构，能在两种保护模式之间自动工作：接地故障检测和接地电阻（接地检测）检测。该设计可减少误跳闸，同时提高人员和设备的安全性。

功能简介

• 接地故障检测：需使用电流传感器；ELR-6MS 设计支持零序传感器比 1000:1、600:1 和 40:1（200:5）。
• 接地检测：通过引导线（GC）实现。引导线将监测电流传输到被监测的设备，必须使用行业标准的齐纳二极管终端器（标有 GC 和 GD 的两个端子）正确终端。GC 端子连接到移动设备外壳内的引导线；GD 端子连接到设备机架接地。齐纳电压丢失会使 TRIP 继电器动作，检测接地回路短路或断路，防止设备未接地状况。

接线
产品采用引导线接地检测接线方法；接线图见产品文档和示意图。为确保接地检测功能正确，必须使用齐纳二极管终端器正确终端 GC/GD。

特性 / 技术规格

• 额定电压：90–240 Vac/dc，50/60 Hz。功耗：5 VA（交流）或 5 W（直流）。
• 接地故障：范围 10–500 mA。动作延时范围：即时至 10 秒。
• 零序传感器：支持比率 1000:1、600:1 和 40:1（200:5）。
• 接地检测电阻：范围 10–50 Ω，±15%。接地检测触发延时：150 ms，±0.1%。
• 输出触点（3 DO）：主跳闸继电器 — DPDT，负载能力 8 A @ 250 Vac，8 A @ 30 Vdc。
• 辅助接地故障继电器 — SPDT，负载能力 16 A @ 250 Vac，16 A @ 30 Vdc。
• 辅助接地检测继电器 — SPDT，负载能力 16 A @ 250 Vac，16 A @ 30 Vdc。
• 耐压：继电器触点对机壳 — 1500 Vrms 持续 1 分钟。控制端子对机壳 — 1500 Vrms 持续 1 分钟。
• 温度范围：工作 −40 °C 至 +60 °C。存储 −40 °C 至 +80 °C。
• 安装与尺寸：标准 35 mm DIN 导轨安装。宽 × 高 × 深：108 × 110 × 66 mm。
