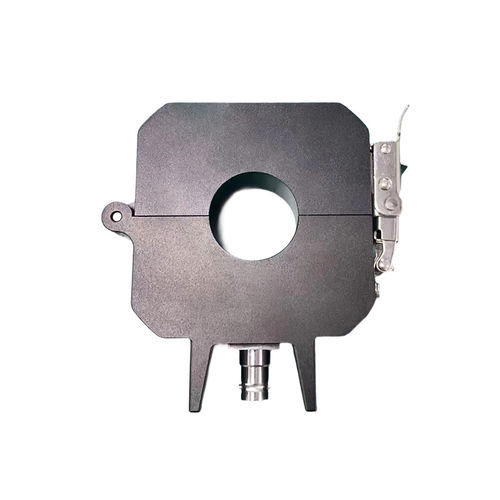

局部放电检测器 SCM-PDS-HFCT

HFCT 传感器（局部放电 HFCT/HFCT 局部放电）安装在电缆接头和接地线上，用于耦合电缆本体和接头处的局部放电脉冲电流信号。HFCT 局部放电传感器专为高压电缆而设计，基于高频电流互感器 (HFCT) 技术和罗戈夫斯基线圈原理，采用非侵入式夹钳结构，从电缆接地导线上捕捉局部放电脉冲电流信号。它有无线和有线两种版本，检测范围为 1-5000 pC，灵敏度为 1 pC，具有实时监测、阈值报警和可扩展联网功能。无线版本内置高容量锂电池（寿命大于 3 年），使用 LoRa（470-510MHz）进行无线传输，传输距离大于 300 米。有线版由 DC12-24V 供电，使用屏蔽 RS485 双绞线和 MODBUS RTU（9600bps）进行数据交换。两种型号都配有一个 30 毫米开放式 HFCT 传感器，该传感器夹在电缆接地线上，并通过同轴电缆连接到主机。用户可根据现场电源和传输需求进行选择，以实现高效、准确的电缆局部放电监测。DC12-24V 宽电压电源/内置锂电池供电；LoRa 无线通信距离大于 300 米；1pC 高灵敏度局部放电检测；分芯式 HFCT，安装简便；磁性安装，适用于各种电缆舱；LED 指示灯显示实时工作状态；RS485/ MODBUS RTU 通信；应用：电厂电缆系统状态监测；GPS 系统监测：发电厂电缆系统状态监测；GIS 系统接地线局部放电监测；变电站、配电和中压/高压输电线路；交通基础设施电力线路状态监测；石化行业供电系统；工作原理：安装位置夹在接地导体周围的 HFCT 传感器捕捉这些脉冲，并通过高带宽铁氧体磁芯将其转换为电压信号。经过放大和滤波后，对处理后的信号进行分析，以确定 PD 活动的类型和严重程度。规格：PD 传感器支持两种供电方式：有线版：-.PD 传感器由人机界面通过 24VDC 电源电缆供电。数据通过 RS485 通信传输到人机界面。PD 传感器由内置电池供电。数据通过 LoRa 网络传输到无线接收器。部分放电传感器 电源无线版本：7.2V 3000mAh 锂电池；电池寿命：>3 年有线版本：24V 3000mAh 锂电池：>有线版：24VDC无线传输频段470-510MHz无线最大传输距离>300 米（视距）监测类型高频脉冲电流检测范围1-5000pCS灵敏度1pCA采集频段1MHz-100MHz工作温度-30-70°C采样周期无线版：2 小时有线版：4 小时：4电源开关方式（无线版）物理按键上传方式（无线版）单次手动上传/定时上传外形尺寸134mm*100mm*42mm（宽*高*深）安装方式磁性安装高频脉冲CTM监测原理罗戈夫斯基线圈监测频段3-80MHz灵敏度1pCM匹配阻抗50Ω防护等级IP68外形尺寸82*82*32mm（宽*高*深），孔径：安装方式分芯式电流传感器安装位置电缆接地线工作温度-55°C 至 +85°C尺寸:类别：局部放电监测品牌：Blue JayBlue Jay商业名称：SCM-PDS-HFCT / SCM-PDSW-HFCT下载：SCM-PDS-HFCT-用户手册-V1.10（有线版）SCM-PDSW-HFCT-用户手册（无线版）规格/技术特性：电源：无线版：7.2V 3000mAh 锂电池；电池寿命：电池寿命：>3 年。有线版：24VDC无线传输频段：470-510MHz无线最大传输距离：>300 米（视距）：>300米（视距）监测类型：高频脉冲电流检测范围：灵敏度：1pCA采集频段：1MHz-100MHz工作温度：-30-70°C（传感器），-55°C 至 +85°C（CT）采样周期：无线版：2 小时；有线版：4S 电源开关方法（无线版）：物理按钮上传方式（无线版）：单次手动上传/计划上传传感器尺寸：134 毫米*100 毫米*42 毫米（宽*高*深）CT 尺寸：82*82*32mm（宽*高*深），孔径：30mm安装方式：磁性安装（传感器），分芯电流传感器（CT）安装位置：电缆接地线防护等级：IP68IP68 匹配阻抗：50Ω监测原理：罗戈夫斯基线圈罗戈夫斯基线圈监测频段 (CT)：3-80MHz
