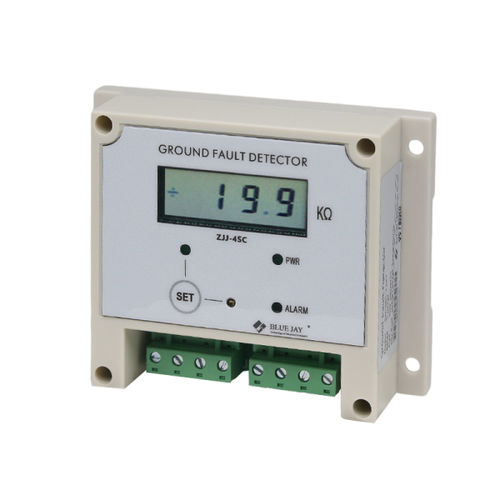

RS485绝缘控制器 ZJJ series

直流带绝缘故障定位MODBUS

ZJJ 系列直流接地故障检测器可实时在线监测直流母线的绝缘状况和正负母线的接地电阻。当母线对地绝缘下降到一定值时，继电器就会发出警告信号。这种接地故障监测装置采用全静态电路，包括高灵敏度的接地电阻监测和显示电路。当绝缘监测器的绝缘值低于设定值时，接地故障监测继电器就会发出警告信号。该接地故障监测系统采用面板安装或 DIN 导轨式绝缘监测继电器。 这种接地故障检测器可用于直流或交流主电路、UPS 系统、电池系统、具有高泄漏电容的 IT 系统以及电动汽车的直流充电站。 ZJJ 系列绝缘监测继电器采用完整的硬件分压器操作电路，可直接显示接地电阻值。报警阈值可在面板上轻松调整、设置和显示。ZJJ 系列包括 ZJJ-4SC 和 ZJJ-4SA。ZJJ-4SC 直流接地故障继电器的尺寸为 115X90X40，结构紧凑，安装在 DIN 导轨上，具有干触点报警输出，方便安装和使用。它能监测 48-1500v 宽范围内的电压值，不受测量电压波动的影响，因此适用于直流调速电机和太阳能发电等多个领域。ZJJ-4SA 接地故障监测继电器采用与面板连接的仪表接线方式，适用于特殊应用。
