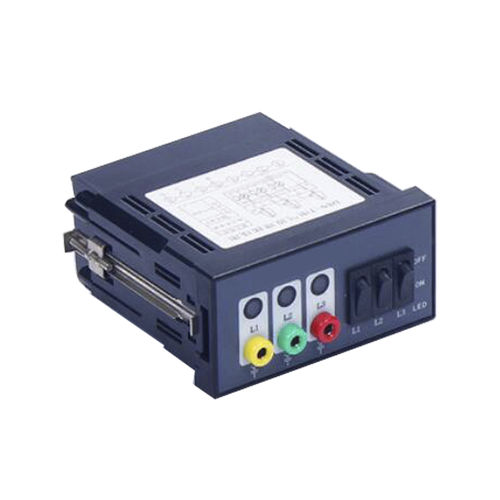

高压探测器 HVD series

AC 电压中电压三相电压

HVD高压指示器适用于室内电气面板，用于中压/高压开关柜。它通过内部接线与开关柜内的电容式传感器相连。额定电压为3~40.5kv，运行频率为50Hz的网络，用于显示设备所安装的高压回路的通电情况。 该综合电压检测系统用于连续运行。通过三个LED指示灯显示 "电压存在 "的情况。 -.三个相位分别控制。 -.完整的安全保护，内置电压限制装置。 -.允许用功能测试器检查运行中的开关设备。 -.屏蔽的同轴电缆作为连接导线. -.用于额定电压的室内电气设备。>1 kV 信号情况。 阈值电压：4~5 V Uo15% Un，电压信号 Uo>45%Un，正常电压信号 连接导线。 1~12 m 适应的传感器。 10pF（40.5kV）、15pF（24kV）的电容式绝缘子。 20pF（12kV），40pF（7.2kV）等。 接口的安全电压。 < 30 V 保护系统。 IP42 (IP54) 尺寸（宽x高x深）。 96 x 48 x 110 毫米。 面板上的切口尺寸。91 x 44 mm 环境温度范围。 -25~+55°C
