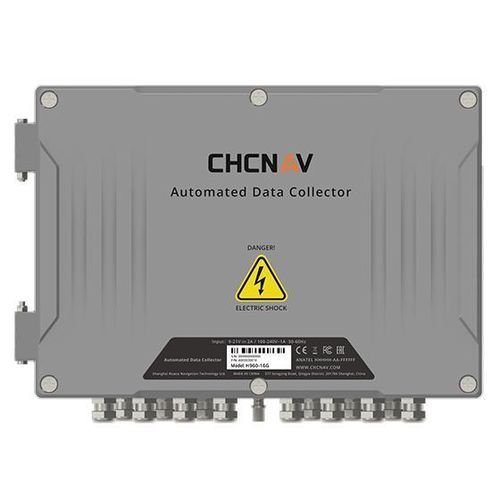

电压数据采集器 CHCNAV H960

电流电阻干燥接触型

产品概述
CHCNAV H960 是一款面向长期无人值守地质与环境监测的16通道自动数据采集器。支持振弦、差动电阻、电流、电压、数字和开关量输入，采用 IP67 外壳并在所有接口处提供完整的防雷浪涌保护，适合直接户外安装。

主要特点

• 传感器兼容性：支持振弦、差动电阻、电流、电压、数字及开关信号。
• 坚固外壳：IP67 防护等级，接口处具备浪涌防护。
• 集成设计：多电源输入、内置大容量电池，支持直接太阳能接入。
• 双路数据传输：内置 4G 与 RJ45 以太网，支持断点续传。
• 超低功耗：待机 ≤0.3 W、采集 ≤1 W；在低日照配置下可实现约 15 天运行。
• 本地存储：32 MB 内置存储（可保存 >150 万条记录），保证断网时的数据完整性。

优势与性能

• 适配广泛传感器，便于土壤、水体与结构等多要素监测系统集成。
• 可靠的户外运行能力：IP67 与接口防雷设计支持无需机柜的直接野外布置。
• 稳健的通信机制：双模传输与自动续传确保不稳定网络环境下的数据连续性。
• 延长的现场自主性：低功耗与内置电源减少维护频次。
• 本地数据保护：内置存储可在传输中断时保全历史数据。

兼容传感器示例

• HC-RD508 雷达水位计 — 脉冲雷达用于液位监测。
• HC-RAIN-1 雨量计 — 不锈钢翻斗式，脉冲输出。
• HC-CA-2.0 固定倾斜计 — 三轴连续 3D 倾斜测量。
• HC-QJ-1 倾角计 — 用于结构监测的高精度数字倾斜传感器。
• HC-SA-3.0 振弦式压水计 — 用于土体与构筑物的长期孔隙水压监测。

应用场景

• 矿山监测
• 施工与工地监测
• 水利与大坝监测
• 交通基础设施监测

技术规格

• 输入类型：振弦、差动电阻、电流、电压、开关、数字。
• 通道数：16。
• 本地存储：32 MB（>150 万条记录）。
• 无线：内置 4G。
• 接口：RS485，LAN（RJ45 以太网）。
• 电源：内置大容量电池；支持市电及直接太阳能输入；待机 ≤0.3 W；采集 ≤1 W；低日照条件下约 15 天运行（典型配置）。
• 环境：工作温度 -30 °C 至 +60 °C；湿度 ≤95% RH（40 °C）。
• 防护等级：IP67。
• 外形：300 × 210 × 100 mm，重量 < 5 kg。
• 其它：接口全套防雷浪涌保护；支持断点续传；适用于长期无人值守的户外安装。
