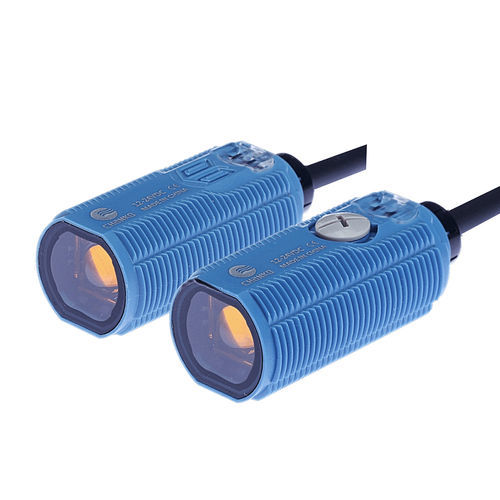

坝式探测器光电探测器 CPA-TF15MP3路障式圆柱形红外
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 坝式探测器, 路障式
- 外盒
- 圆柱形
- 光纤束种类
- 红外
- 其他特性
- 塑料
- 最大范围
最多: 15 m
(49'02" )最少: 0 m
(0'00" )
产品介绍
产品简介
技术规格
机械/电气参数
适用环境
附件
特性 / 技术参数
- 类型: 对射型光电传感器
- 型号: CPA-TF15MP3
- 检测距离: 0~15 m
- 外形: M18 圆柱形
- 输出: PNP NO/NC（开关量）
- 电源电压: DC 12~24 V
技术规格
- 检测距离: 0~15 m
- 外形: M18 圆柱形
- 检测原理: 对射（红外光）
- 外形尺寸: M18
- 线缆长度: 2 m
- 检测方向: 前方
- 响应频率: 1000 Hz
- 响应时间: 500 μs
- 光源: 红外光
- 产品附件: 使用说明书、M18螺母 ×4、合格证
- 指向角: ≤ 2°
- 标准检测物: Φ7 mm以上不透明物体
- 材质: 外壳/螺母 ABS；透镜/显示窗 PMMA；旋钮 POM；电缆 PVC
机械/电气参数
- 输出方式: PNP NO/NC
- 电源电压: DC 12~24 V
- 供电方式: 直流四线式
- 防护等级: IP65
- 连接方式: 成型电缆
- 信号类型: 开关量
- 动作模式: Light ON / Dark ON
- 消耗电流: ≤ 40 mA（发射器 25 mA）
- 指示灯: 动作指示（橙色）、稳定指示（绿色）
- 保护电路: 短路保护
- 残留电压: ≤ 3 V（负载电源 ≤ 30 V）
- 负载电流: ≤ 100 mA（残留电压 ≤ 3 V，负载电源 ≤ 30 V）
- 绝缘电阻: ≥ 20 MΩ（DC 500 V）
- 灵敏度调节: 单圈旋钮
- 耐冲击: 300 m/s²，X、Y、Z 各方向 3 次
- 耐电压: AC 1000 V 50/60 Hz 1 min（带电部位与外壳之间）
- 耐振动: 10~55 Hz，振幅 1.5 mm，X、Y、Z 各方向 2 h
- 重量: 约 94 g
适用环境
- 工作温度: -25 ℃ ~ 55 ℃
- 工作/保存湿度: 35–95%RH（无结露）
- 环境照度: ≤ 10000 lx
附件
- 使用说明书
- M18螺母 ×4
- 合格证
特性 / 技术参数
- 型号: CPA-TF15MP3
- 系列: CPA 系列光电传感器
- 检测距离: 0~15 m
- 外形: M18 圆柱形
- 检测方式: 对射型
- 输出: PNP NO/NC（开关量）
- 供电: DC 12~24 V（直流四线式）
- 线缆长度: 2 m
- 响应频率/时间: 1000 Hz / 500 μs
- 光源: 红外光
- 防护等级: IP65
- 工作温度: -25 ℃ ~ 55 ℃
- 重量: 约 94 g
- 材质: 外壳/螺母 ABS；透镜 PMMA；旋钮 POM；电缆 PVC
