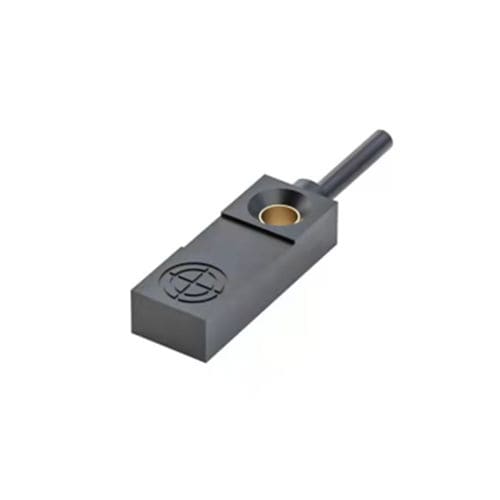

电感接近传感器 CL10-FNF3DN2扁平NPN12Vdc
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 扁平
- 输出信号
- NPN
- 电源电压
- 24Vdc, 12Vdc
- 安装类型
- 非溺水
- 保护水平
- IP67
- 其他特性
- 四线式
- 测量范围
最多: 3 mm
(0.12 in)最少: 0 mm
(0 in)- 工艺温度
最多: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
产品介绍
产品
技术规格
机械/电气参数
适用环境
系列 / 技术规格
- 产品类型: 超小型电感式接近传感器
- 检测距离: 3 mm
- 产品结构: 扁平形
- 检测原理: 电感式（用于金属物体）
- 外形尺寸: 10 × 6 × 30 mm
- 输出方式: NPN NC
技术规格
- 检测距离: 3 mm
- 响应频率: 600 Hz
- 响应时间: 800 μs
- 线缆长度: 2 m（成型电缆）
- 检测方向: 顶部
- 标准检测物: 铁 10 × 10 × 1 mm
- 回差: 检测距离的10%以下
- 温漂: -25~+70℃范围内，参考+23℃时变化在±10%以内
- 材质: 外壳 耐热ABS；电缆 PVC
机械/电气参数
- 输出方式: NPN NC（开关量）
- 电源电压: DC 12–24 V
- 供电方式: 直流三线式
- 防护等级: IP67
- 连接方式: 成型电缆
- 信号类型: 开关量
- 动作模式: 常闭
- 安装方式: 非埋入式
- 消耗电流: ≤15 mA
- 指示灯: 红色输出指示灯
- 保护电路: 短路保护、浪涌保护
- 电压影响: 额定电压±15%范围内，检测距离变化≤±1%
- 负载电流上限: ≤100 mA
- 绝缘电阻: ≥50 MΩ（DC500 V）
- 耐冲击: 500 m/s²，各轴3次
- 耐电压: AC1000 V 50/60 Hz 1 min（带电部件与外壳间）
- 耐振动: 10–55 Hz，双振幅1.5 mm，各轴2 h
- 重量: 26.5 g
适用环境
- 使用温度: -25~+70℃
系列 / 技术规格
- 系列/型号: CL10 series
- 型号代码: CL10-FNF3DN2
- 检测距离: 3 mm
- 检测原理: 电感式（用于金属物体）
- 外形尺寸: 10 × 6 × 30 mm
- 线缆长度: 2 m（成型）
- 输出: NPN NC，开关量
- 电源: DC 12–24 V，直流三线式
- 防护等级: IP67
- 响应频率/时间: 600 Hz / 800 μs
- 材质: 外壳耐热ABS，电缆PVC
- 工作温度: -25~+70℃
- 重量: 26.5 g
