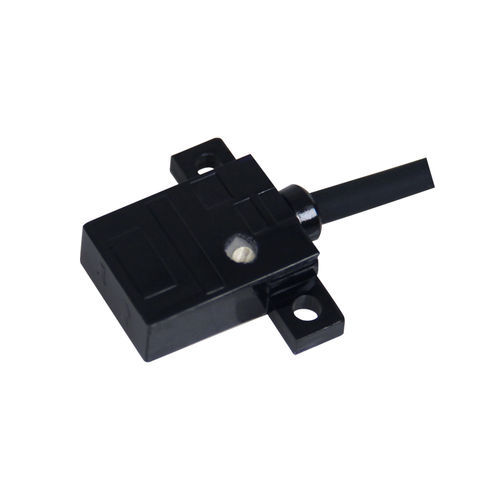

漫反射光电探测器 CPF-DF5N1-A红外
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 漫反射
- 光纤束种类
- 红外
- 最大范围
最少: 0 mm
(0 in)最多: 5 mm
(0.2 in)
产品介绍
产品
主要特性
技术规格
机械 / 电气参数
适用环境
附件 / 文档
特性 / 技术规格
- 系列：CPF 系列光电传感器
- 型号：CPF-DF5N1-A
主要特性
- 检测距离：0~5 mm
- 产品外形：平面
- 检测原理：漫反射（红外）
- 尺寸：15 × 8 × 26 mm
- 输出类型：NPN NO
- 供电电压：DC 12~24 V
技术规格
- 检测距离：0~5 mm
- 产品结构：平面外壳
- 检测原理：漫反射
- 外形尺寸：15 × 8 × 26 mm
- 电缆长度：0.5 m
- 检测方向：正面
- 响应频率：200 Hz
- 响应时间：2.5 ms
- 光源类型：红外
- 附件：说明书、证书
- 迟滞：小于检测距离的 20%
- 标准目标：白色涂漆纸 50 × 50 mm
- 材料：外壳 PC；电缆 PVC
机械 / 电气参数
- 输出：NPN NO
- 供电电压：DC 12~24 V
- 供电方式：DC 三线制
- 防护等级：IP50
- 连接方式：接插件
- 信号类型：开关型
- 工作方式：Light ON
- 电流消耗：小于 15 mA
- 指示灯：红色（接收光时点亮）
- 保护电路：输出短路保护、反接保护
- 残余电压：小于 3 V
- 负载电流：小于 100 mA（电缆长度 2 m 时残余电压小于 3 V）
- 绝缘电阻：大于 20 MΩ（DC 500 V 测量）
- 抗冲击性：150 m/s²，X、Y、Z 各方向 10 次
- 耐压：AC 1000 V 50/60 Hz 1 分钟（带电部件与外壳之间）
- 抗振动性：10–55 Hz，振幅 1.5 mm，X、Y、Z 各方向 2 小时
- 重量：约 20 g
适用环境
- 工作温度：-25°C～55°C
- 工作/存储湿度：35%–95% RH（无凝露）
- 环境照度：低于 10000 lx
附件 / 文档
- 随附说明书和证书
特性 / 技术规格
- 型号：CPF-DF5N1-A
- 系列：CPF 系列光电传感器
- 检测距离：0~5 mm
- 原理：漫反射（红外）
- 输出：NPN NO，DC 三线制
- 供电电压：DC 12~24 V
- 响应时间/频率：2.5 ms / 200 Hz
- 防护：IP50；输出短路及反接保护
- 材料：外壳 PC，电缆 PVC
- 重量：~20 g
- 工作温度/湿度：-25°C~55°C / 35%–95% RH
