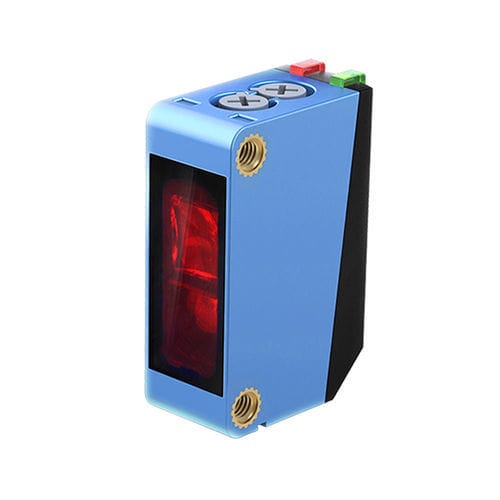

可消除背景光电探测器 CPY-DBR250P3-A

正方形红光

产品
CPY-DBR250P3-A 为背景抑制型光电传感器，适用于工业对象检测，检测距离 0~250 mm，PNP 开关输出，电源 DC 12~24V，防护等级 IP65。

主要特性

• 检测距离: 0~250 mm
• 产品结构: 小方形
• 检测原理: 背景抑制型
• 外形尺寸: 21 x 12 x 32 mm
• 输出方式: PNP，NO/NC 可选
• 电源电压: DC 12~24V

详细规格

• 线缆长度: 0.5 m
• 检测方向: 正面
• 响应频率: 500 Hz
• 响应时间: 1 ms
• 光源类型: 红光
• 产品附件: 说明书、安装支架、安装螺丝、调节螺丝刀、合格证
• 回差: 小于检测距离的10%
• 标准检测物: 白色涂层纸 300 x 300 mm
• 材质: 外壳 ABS；透镜/显示窗 PC；电缆 PVC

机械/电气参数

• 输出方式: PNP，NO/NC
• 电源电压: DC 12~24V
• 供电方式: 直流三线式
• 防护等级: IP65
• 连接方式: M12 连接器
• 信号类型: 开关量输出
• 动作模式: Light ON / Dark ON
• 消耗电流: 小于 25 mA
• 指示灯: 动作指示灯（橙色）、稳定指示灯（绿色）
• 保护电路: 短路保护
• 残余电压: 小于 3 V
• 负载电流: 小于 100 mA（电缆 2 m 时残余电压小于 3 V）
• 绝缘电阻: 大于 20 MΩ（DC500V兆欧表）
• 耐冲击: 300 m/s²，X、Y、Z 各方向 10 次
• 耐电压: AC1000V 50/60Hz 1 分钟（带电部件与外壳间）
• 耐振动: 10~55 Hz，上下振幅 1.5 mm，X、Y、Z 各方向 2 小时
• 重量: 约 35 g

适用环境

• 使用温度: -25 ℃~55 ℃
• 使用/保存湿度: 35–85% RH（无结露）
• 使用环境照度: 小于 10000 lx

技术规格

• 型号: CPY-DBR250P3-A
• 检测距离: 0~250 mm
• 外形尺寸: 21 x 12 x 32 mm
• 电源: DC 12~24V
• 输出: PNP，NO/NC
• 响应时间: 1 ms（500 Hz）
• 防护等级: IP65
• 连接: M12 连接器
• 材质: 外壳 ABS，透镜/显示窗 PC，电缆 PVC
• 线缆长度: 0.5 m
• 重量: 约 35 g
