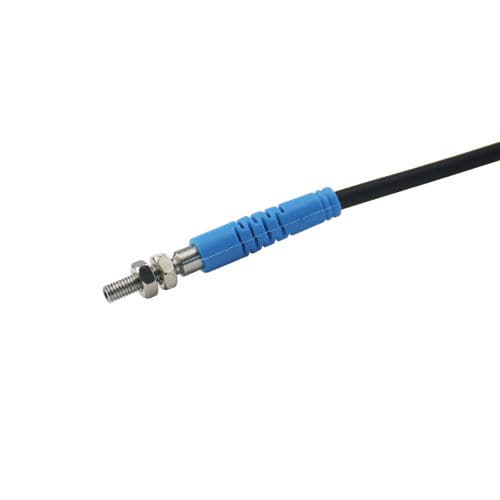

光纤传感头 CPA-DF1MP3-A
添加到我的收藏夹
添加到产品对比表
产品介绍
产品概述
主要特性
附件
机械 / 电气 参数
适用环境
光学与检测
材质
应用 / 备注
技术规格
- 型号：CPA-DF1MP3-A
- 系列：CPA系列光电传感器
主要特性
- 检测距离：0–1 m
- 外形：圆柱形，M18
- 检测原理：漫反射型
- 输出方式：PNP NO/NC
- 电源电压：DC 12–24 V
- 线缆长度：0.5 m（或 M12 连接器选项）
- 响应频率：500 Hz
- 响应时间：1 ms
附件
- 使用说明书
- M18 螺母 ×2
- 合格证
机械 / 电气 参数
- 供电方式：直流四线式
- 防护等级：IP65
- 连接方式：M12 连接器选项
- 信号类型：开关量
- 动作模式：Light ON / Dark ON
- 消耗电流：<25 mA
- 指示灯：动作（橙色）、稳定（绿色）
- 保护电路：短路保护
- 残留电压：<3 V（负载电源 <30 V）
- 负载电流：<100 mA（残留电压 <3 V，负载电源 <30 V）
- 绝缘电阻：>20 MΩ（DC500 V 兆欧表）
- 灵敏度调节：单圈旋钮
- 重量：约55 g
- 耐冲击：300 m/s²，X、Y、Z 各方向3次
- 耐振动：10–55 Hz，上下振幅1.5 mm，X、Y、Z 各方向2小时
- 耐电压：AC1000 V 50/60 Hz，1 min（充电部与外壳间）
适用环境
- 使用温度：-25 °C ~ 55 °C
- 使用/保存湿度：35–95%RH（无结露）
- 环境照度：<10000 lx
光学与检测
- 光源类型：红外光
- 检测方向：前方
- 回差：小于检测距离的20%
- 标准检测物：白纸 300 × 300 mm
材质
- 外壳 / 螺母：ABS
- 透镜 / 显示窗：PMMA
- 旋钮：POM
- 电缆：PVC
应用 / 备注
- 典型应用：3C电子、立体停车库、物流仓储自动化检测等
技术规格
- 检测距离：0–1 m
- 外形尺寸：M18
- 线缆长度：0.5 m
- 输出方式：PNP NO/NC
- 电源电压：DC 12–24 V
- 响应频率：500 Hz
- 响应时间：1 ms
- 防护等级：IP65
- 消耗电流：<25 mA
- 负载电流：<100 mA
- 残留电压：<3 V
- 绝缘电阻：>20 MΩ（DC500 V）
- 动作模式：Light ON / Dark ON
- 指示灯：橙色（动作）、绿色（稳定）
- 耐冲击/耐振动/耐电压：详见机械 / 电气 参数
- 重量：≈55 g
