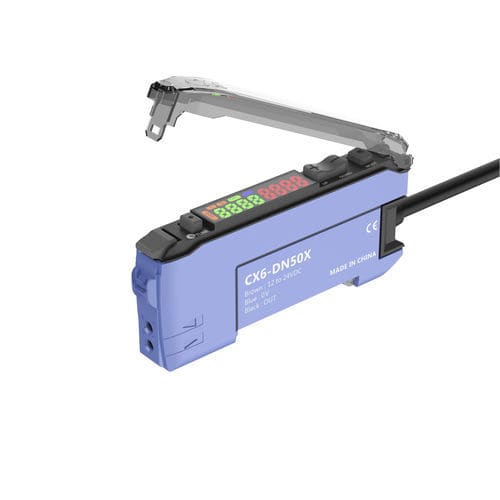

路障式光电探测器 CX6-DP50X漫反射矩形红外
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 路障式, 漫反射
- 外盒
- 矩形
- 光纤束种类
- 红外
- 其他特性
- 高性能, 集成放大器, 高速, 防水, 密封, 数字显示, 带校准功能
- 应用
- 小型物件, 物流, 用于识别物体, 栅栏大门, 卫生保健应用, 包装机用, 用于自动门
- 最大范围
最少: 1 mm
(0 in)最多: 2,000 mm
(6.6 in)
产品介绍
系列名称
CPG系列光电传感器
产品概述
主要特性
机械 / 电气参数
材质
适用环境
推荐应用
资料与图纸
规格摘要

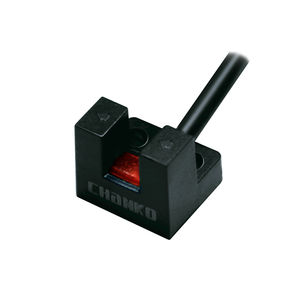

CPG系列光电传感器
产品概述

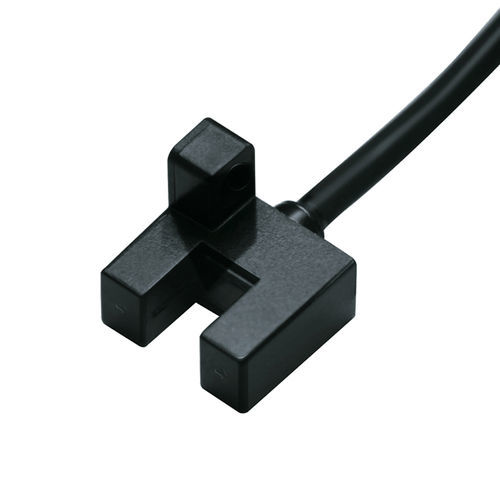

- 型号: CPG-TF05N3R
- 检测距离: 0~5 mm
- 产品结构: 槽形
- 检测原理: 对射式（透过式）
- 槽宽: 5 mm
- 输出方式: NPN NO/NC（开关量）
- 电源电压: DC 5~24 V
主要特性
- 检测方向: 槽面
- 线缆长度: 1 m（成型电缆）
- 响应频率: 1000 Hz
- 响应时间: 500 µs
- 光源类型: 红外光
- 型号标识: R型
- 产品附件: 使用说明书、合格证
- 标准检测物: 不透明物体 ≥ 2×0.8 mm
机械 / 电气参数
- 输出方式: NPN NO/NC
- 供电方式: 直流四线式
- 防护等级: IP50
- 信号类型: 开关量
- 动作模式: Light ON / Dark ON
- 消耗电流: <35 mA
- 指示灯: 红色（入光时亮灯）
- 保护电路: 短路保护
- 残留电压: <0.8 V（负载100 mA时）；<0.4 V（负载40 mA时）。PNP集电极开路输出 DC5~24V ≤50 mA 时，残留电压 <0.8 V（负载50 mA时）
- 负载电流: 详见残留电压说明（随输出类型变化）
- 耐冲击: 300 m/s²，X、Y、Z 各方向3次
- 耐振动: 20~2000 Hz，振幅1.5 mm，X、Y、Z 各方向2小时
- 重量: 约19 g
材质
- 外壳: PBT
- 透光件/投光部/收光部: 聚碳酸酯
- 电缆: PVC
适用环境
- 使用温度: -25 ℃~55 ℃
- 使用湿度: 5~95 %RH（无结露、无结冰）
- 环境照度: <1000 lx
推荐应用
- 3C电子行业装配与检测
- 立体/自动停车系统
- 物流仓储自动化
资料与图纸
- 说明书（产品附件）
- 三维图（STP）可提供
规格摘要
- 型号: CPG-TF05N3R
- 系列: CPG系列光电传感器
- 检测: 0~5 mm（对射型）
- 结构: 槽形，槽宽5 mm
- 输出: NPN NO/NC
- 电源电压: DC 5~24 V
- 消耗电流: <35 mA
- 响应频率: 1000 Hz
- 响应时间: 500 µs
- 防护等级: IP50
- 线缆长度: 1 m（成型）
- 材质: 外壳PBT，透光件PC，电缆PVC
- 工作温度: -25 ℃~55 ℃
- 工作湿度: 5~95 %RH（无结露）
- 重量: 约19 g
