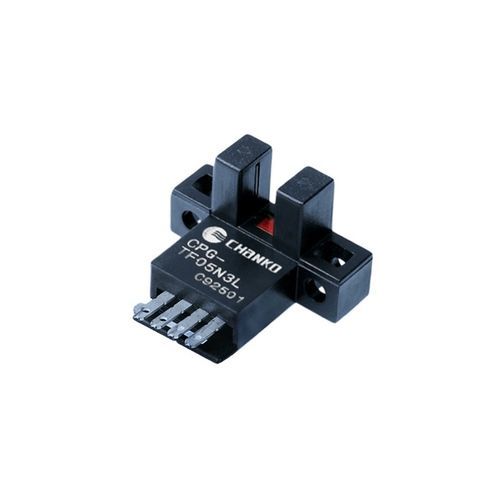

路障式光电探测器 CPG-TF05N3L-A红外
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 路障式
- 光纤束种类
- 红外
- 最大范围
最多: 5 mm
(0.2 in)最少: 0 mm
(0 in)
产品介绍
产品系列
产品概述
技术规格
机械/电气参数
适用环境
资料与图示
特性 / 技术参数
- CPG 系列光电传感器
产品概述
- 检测距离：0~5 mm
- 产品结构：槽形
- 检测原理：对射型（透过式）
- 槽宽：5 mm
- 输出方式：PNP NO/NC
- 电源电压：DC 5~24 V
技术规格
- 检测距离：0~5 mm
- 产品结构：槽形
- 检测原理：对射型
- 槽宽：5 mm
- 线缆长度：0.5 m
- 检测方向：凹槽面
- 响应频率：1000 Hz
- 响应时间：500 μs
- 特殊要求：L 型
- 光源类型：红外光
- 产品附件：使用说明书、合格证
- 标准检测物：不透明物 ≥ 2×0.8 mm
- 材质：外壳 PBT；透光件/投光部/收光部 聚碳酸酯；电缆 PVC
机械/电气参数
- 输出方式：PNP NO/NC
- 电源电压：DC 5~24 V
- 供电方式：直流四线式
- 防护等级：IP50
- 连接方式：接插件
- 信号类型：开关量
- 动作模式：Light ON / Dark ON
- 消耗电流：≤ 12 mA
- 指示灯：红色（入光时亮）
- 保护电路：短路保护
- 残留电压：≤ 0.8 V（负载 100 mA）、≤ 0.4 V（负载 40 mA）；PNP 集电极开路输出 DC5~24 V ≤ 50 mA，残留电压 ≤ 0.8 V（负载 50 mA）
- 负载电流：按残留电压说明
- 耐冲击：300 m/s²，X、Y、Z 各方向 3 次
- 耐振动：20~2000 Hz，振幅 1.5 mm，X、Y、Z 各方向 2 小时
- 重量：约 3 g
适用环境
- 使用环境温度：-25 ℃～55 ℃
- 使用环境湿度：5~95% RH（无结露、无结冰）
- 使用环境照度：≤ 1000 lx
资料与图示
- 控制输出图与尺寸图（产品页提供）
- 产品附件列明：使用说明书、合格证；提供可下载的说明书 PDF
特性 / 技术参数
- 型号：CPG-TF05N3L-A
- 系列：CPG
- 检测距离：0~5 mm
- 结构：槽形，槽宽 5 mm
- 检测原理：对射型
- 光源类型：红外光
- 响应频率：1000 Hz
- 响应时间：500 μs
- 输出：PNP NO/NC（开关量）
- 电源电压：DC 5~24 V
- 消耗电流：≤ 12 mA
- 防护等级：IP50
- 线缆长度：0.5 m
- 使用温度：-25 ℃～55 ℃
- 重量：约 3 g
- 材质：外壳 PBT；透光件 聚碳酸酯；电缆 PVC
