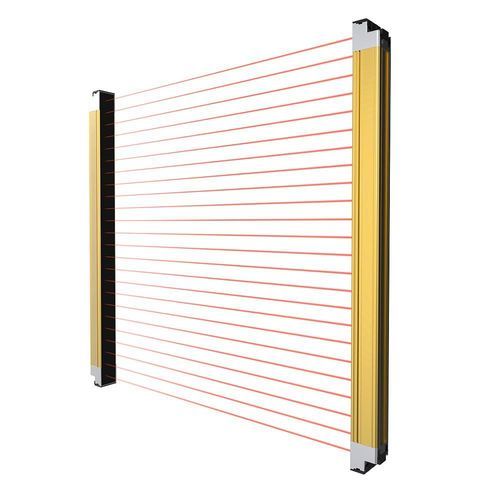

4类安全防护光幕 CSS32-T0736DP1-RS多束路障式IP65
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 功能
- 4 类安全防护
- 光纤束种类
- 多束
- 配置
- 路障式
- 防护等级
- IP65
- 工作范围
最多: 7 m
(22'11" )最少: 0.1 m
(0'03" )
产品介绍
概述
技术规格
机械/电气参数
适用环境
产品附件
材质
特性 / 规格汇总
- 型号: CSS32-T0736DP1
- 系列: CSS系列光幕光栅
- 产品类型: 安全型光栅（对射型）
- 检测原理: 对射型
- 检测距离: 0.1~7 m
- 保护高度: 1144 mm
- 光轴间距: 32 mm
- 光轴数量: 36
- 输出方式: PNP，NO（开关量）
- 电源电压: DC 24V
- 防护等级: IP65
技术规格
- 线缆长度: 0.5 m
- 特殊要求: 抗太阳光
- 同步方式: RS485同步
- 保护高度: 1144 mm
- 产品附件: 说明书、合格证、安装支架、安装螺丝
- 材质: 外壳：铝合金；滤光片：PMMA；端盖：PC；堵头：SUS304；电缆：PVC
机械/电气参数
- 输出方式: PNP NO
- 电源电压: DC 24V
- 防护等级: IP65
- 连接方式: 中继型（继电器式）
- 信号类型: 开关量
- 动作模式: Light ON / Dark ON
- 安装方式: 侧面安装
- 指示灯: 复位时点亮、测试时闪烁
- 保护电路: 输出短路保护、输出逆接保护、电源逆接保护
- 残留电压: <2 V（排除导线延长影响）
- 允许电容负载: 2.2 µF
- 漏电流: <1 mA
- 负载电流: <300 mA
- 功率消耗: 投光器 <4 W、受光器 <5 W
- 绝缘电阻: >20 MΩ（DC500V兆欧表）
- 耐冲击: 100 m/s²，X、Y、Z各方向1000次
- 耐振动: 10~55 Hz，多振幅0.7 mm，X、Y、Z各方向20次
- 耐电压: AC1000V 50/60Hz 1min（带电部份对外壳）
- 外部输入: 可利用外部输入停止投光器发光的功能
适用环境
- 使用环境湿度: 35–95%RH（无结露）工作/保存
- 使用环境照度: 受光面照度 <10000 lx
产品附件
- 说明书、合格证、安装支架、安装螺丝
材质
- 外壳：铝合金
- 滤光片：PMMA
- 端盖：PC
- 堵头：SUS304
- 电缆：PVC
特性 / 规格汇总
- 型号: CSS32-T0736DP1
- 系列: CSS系列光幕光栅
- 检测距离: 0.1~7 m
- 光轴数量/间距: 36 / 32 mm
- 保护高度: 1144 mm
- 输出: PNP NO，开关量
- 电源: DC 24V
- 防护等级: IP65
- 同步: RS485同步
- 安装方式: 侧面安装
- 典型附件: 说明书、合格证、安装支架、安装螺丝
