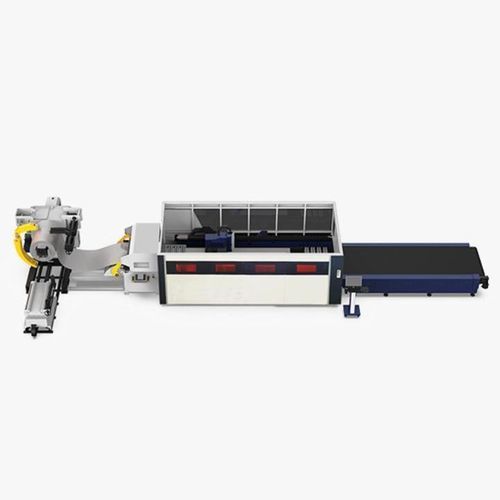

激光切割流水线 CHPS

用于金属线圈放卷

概述

• 卷材激光切割生产线，针对高速与高精度设计。
• 将放卷/卷料、矫平与激光切割功能集成于一体的连续生产线。
• 实现平滑切断、操作简便及降低能耗。
• 适用于大规模连续加工，切割性能与产能经过优化。

产品描述与详情
卷材激光切割生产线将放卷、矫平与切割相结合，实现对卷材的连续无间断加工。适用于对精度、重复性和生产效率有较高要求的大批量连续生产。配置支持较高的轴向动态性能，并可根据材料与厚度配置激光功率。

技术参数
产品型号：LY4020D | LY6025D
工作区域：4030×2030 mm | 6030×2530 mm
Y轴行程：4030 mm | 6030 mm
X轴行程：2030 mm | 2530 mm
Z轴行程：300 mm | 350 mm
X/Y轴联动速度：120 m/min（两款）
X/Y轴加速度：1.5 G（两款）
X/Y轴定位精度：±0.03 mm（两款）
X/Y轴重复定位精度：±0.03 mm（两款）
激光功率：3 kW–6 kW | 3 kW–20 kW

特性 / 技术规格

• 系列 / 型号名称：LY4020D；LY6025D。
• 工作区域：LY4020D：4030 × 2030 mm；LY6025D：6030 × 2530 mm。
• Y轴行程：LY4020D：4030 mm；LY6025D：6030 mm。
• X轴行程：LY4020D：2030 mm；LY6025D：2530 mm。
• Z轴行程：LY4020D：300 mm；LY6025D：350 mm。
• X/Y轴联动最大速度：120 m/min。
• X/Y轴加速度：1.5 G。
• X/Y轴定位精度：±0.03 mm。
• X/Y轴重复定位精度：±0.03 mm。
• 激光功率选项：LY4020D：3 kW–6 kW；LY6025D：3 kW–20 kW。
• 主要应用：带有放卷和矫平功能的卷材连续大规模切割。
