往复式压缩机 Revolution

空气电动固定式

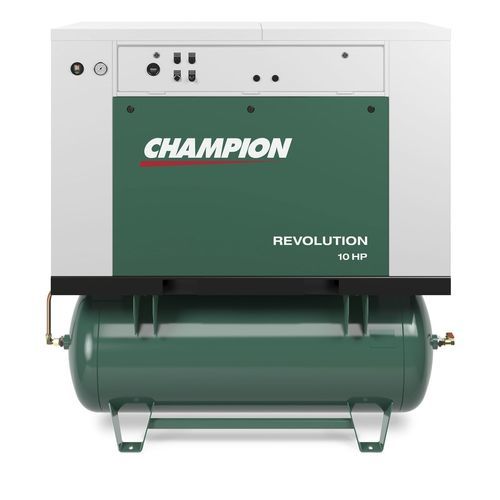

概述 Revolution 静音封闭往复式空气压缩机将经验证的 R 系列泵装入封闭机组，针对最佳冷却与低噪声进行设计。适用于需要往复式压缩机性能但要求更低噪声和紧凑安装的场景。该机组可达到与转子螺杆压缩机相当的噪声水平，并可接近低于 20° F 的接近温度。

标准配置

• 外板 2" 发泡材料的静音封闭机罩（符合 B11.19）
• R 系列往复式泵
• 符合 ASME 的中间级安全卸压阀
• ODP NEMA 电动机，1760 RPM
• 10 微米工业级进气滤芯
• ASME 认证储气罐，带 0–300 PSIG 仪表
• 可用电压：单相 208–230；三相 208/230/460/575；提供 50 Hz 选项

整机优势

• 控制面板标配：电源灯、故障灯、小时表和开/关按钮
• 极低噪声水平—低至 62 dBA
• 底部进排气设计有利于声学衰减
• 可带门运行（完全封闭）或拆除门以提升通风
• 机罩符合 B11.19 标准
• 可选装机架式冷冻式干燥机以节省占地与安装成本
• 外板 2" 发泡以增强隔音
• 超大尺寸板式换热后冷器以提高冷却效率
• 大风量冷却风扇确保最佳气流
• 电子罐排水与高温开关
• 可选食品级润滑油

泵体优势

• 多鳍片气缸降低运行温度
• 一体式气缸/缸盖设计，运行可靠
• 平衡活塞与轻量双件连杆
• 活塞环提供良好油控与高效率
• 安全阀与大直径带鳍中冷器
• 优化的冷却风扇/飞轮与可靠的大流量盘片阀
• 圆锥滚子主轴承、平衡曲轴及大容量铸铁油底壳
• 离心卸荷器实现无负载启动并最大限度降低启动功率

性能 — 泵型号 R-15B（REVOLUTION 5–15 HP 单台装）
MOTOR HP | TANK CAPACITY (GAL) | PACKAGE MODEL NUMBER | DIMENSIONS L x W x H (IN) LESS DRYER | DIMENSIONS L x W x H (IN) WITH DRYER
5 | - | BQR5 | 61 x 32 x 45 | -
5 | 80 | HQR5-8 | 70 x 32 x 64 | 71 x 32 x 64
7.5 | - | BQR7F | 61 x 32 x 45 | -
7.5 | 80 | HQR7F | 70 x 32 x 64 | -

性能 — 泵型号 R-30D（REVOLUTION 10–15 HP 单台装）
MOTOR HP | TANK CAPACITY (GAL) | PACKAGE MODEL NUMBER | DIMENSIONS L x W x H (IN) LESS DRYER | DIMENSIONS L x W x H (IN) WITH DRYER
10 | - | BQR10 | 68 x 33 x 50 | -
10 | 120 | HQR10-12 | 76 x 33 x 74 | 93 x 33 x 71
15 | - | BQR15F | 68 x 33 x 50 | -
15 | 120 | HQR15F-12 | 76 x 33 x 74 | 93 x 33 x 71

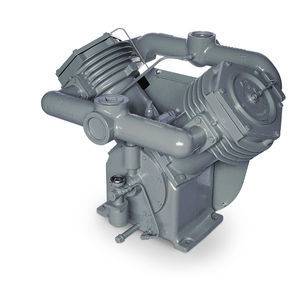

裸泵 — R 系列往复式压缩机
MODEL | # OF CYLINDERS | BORE DIA. (IN) | STROKE (IN) | OIL CAPACITY (QTS)
R-15 | 2 | 4.63 x 2.5 | 3 | 2
R-30 | 4 | 4.63 x 2.5 | 3 | 4

下载 产品手册可用（5–15 HP 静音封闭往复式空气压缩机 PDF 规格表）。

规格 / 技术参数

• 机罩：外板 2" 发泡的静音封闭机罩（符合 B11.19）
• 泵系列：R‑Series（包含 R-15、R-30）
• 噪声水平：低至 62 dBA
• 接近温度：低于 20 度
• 电机：ODP NEMA，1760 RPM（单相和三相可选）
• 可用电压：单相 208–230；三相 208/230/460/575；提供 50 Hz 选项
• 进气滤芯：10 微米 工业级
• 中间保护：ASME 中间级压力释放阀
• 储气罐：ASME 认证储气罐，带 0–300 PSIG 仪表
• 冷却：超大板式及肋片式后冷器与大风量冷却风扇
• 控制：标配电源灯、故障灯、小时表和 ON/OFF 开关的控制面板
• 附加功能：电子罐排水、高温开关、食品级油
