模拟IO模块 ISCM TDK-Micronas HAL

紧凑型RIOFPGA用于传感器

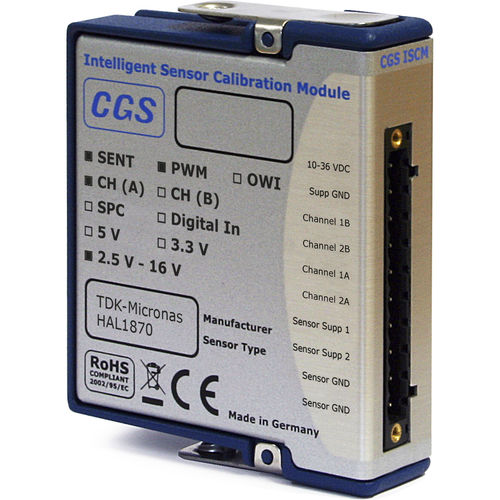

由CGS开发的CompactRIO模块 "智能传感器校准模块"（C30）可以对多达2个TDK-Micronas HAL 1870/1890传感器进行并行编程和校准。此外，该模块可以通过SENT和PWM在通道1和2上并行读取数据。如果传感器通过不同的协议输出它们的数据，这也是可能的，例如，传感器1要被编程，而传感器2用于PWM解码。 复杂的编程程序和SENT/PWM解码的计算能力是由安装在模块中的FPGA提供的。CompactRIO机箱的FPGA只用于与CGS模块的通信。这样，每个机箱最多可以操作8个智能模块。该模块可用于校准多个制造商的不同传感器。支持的传感器清单可按要求发送。ISCM支持SENT标准SAE J2716。传感器通过cRIO模块供电，连接到一个外部电源（10-36V，不包括）。
