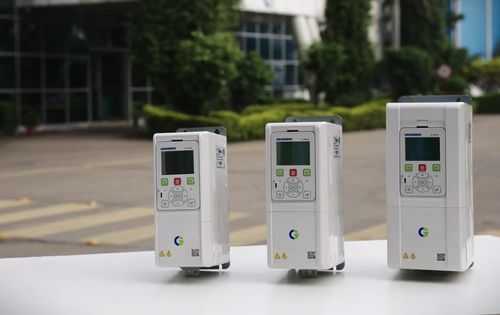

同步变速驱动器 AMX

异步感应三相

概述
Emotron AMX 系列是一款通用变频器，旨在工业环境中提供可靠且精确的电机控制。紧凑设计、多种控制模式及环境防护使其适用于广泛应用场景。

主要优点

• 支持 V/F 和磁场定向（矢量）控制，实现精确转速调节、快速转矩响应及低频良好性能。
• 环境温度可达 50°C 无降额；采用 conformal-coated 电路板（3C3），适应恶劣环境。
• 适用于变转矩和定转矩应用；起动转矩 200%。
• 图形化控制面板与高分辨率显示：多行状态、实时速度/电流/电压/频率、趋势与波形可视化。
• 内置监测与逻辑功能：负载监测、定时器、计数器、虚拟 I/O 与低压休眠，减少外部硬件需求。
• 集成节能功能及应用宏，支持制动控制、多泵系统等。

技术数据（IP20 版本）
额定功率：1.5 – 18.5 kW
供电电压：230–480 V，三相
额定电流：4.2 – 38 A
防护等级：IP20
认证：CE

性能与保护

• 工作温度：-10°C 至 50°C（至 50°C 无降额；50°C 以上至 55°C 降额）。
• 采用 conformal-coated 电路板（3C3），提高对湿气和颗粒的耐受性。
• 起动转矩：200%。
• 过载能力：正常工况 120% / 60 s；重载工况可达 150%/60 s、180%/2 s、200%/0.5 s。

高级电机控制

• 支持异步电机和永磁同步电机。
• 控制模式：V/F 控制和磁场定向控制（FOC）。
• 转速控制范围：闭环矢量 1:1500，开环矢量 1:200。

制动与能量处理

• 内置制动斩波器至 45 kW；更高功率可选配制动斩波器。
• 集成矢量制动以实现受控停车与能量处理。

I/O、反馈与通信

• 标准通信：Modbus RTU。可选：RS232、RS485、EtherNet/IP、Modbus TCP/IP、PROFINET。
• 标准控制 I/O：7 个数字输入、2 个数字输出、3 个模拟输入、2 个模拟输出、2 个继电器输出。
• 编码器反馈选项：增量、Sin‑Cos、解算器（每台驱动器最多一块编码器板）。
• 电机温度监测选项：PTC / PT100 / PT1000 板（1 个隔离 PTC 输入 + 3 个 PT100/PT1000 输入）。

用户工具与调试

• 图形化 PPU，带示波器功能用于实时波形分析。
• 通过前置 RS232 连接的 EmoSoftCom PC 软件：信号记录及参数备份/加载。
• 内置逻辑与监测功能在调试时可减少外部硬件需求。

选项与可扩展性

• 可选 EMC/EMI 滤波器（C3 类别）。
• I/O 扩展板（附加继电器、模拟 I/O、数字输入等）。
• 编码器选项板（增量、Sin‑Cos、解算器）。
• 实时时钟选项用于事件时间戳日志与日历逻辑。

技术规格

• 系列：Emotron AMX
• 功率范围（IP20）：1.5 – 18.5 kW
• 供电：230–480 V，三相
• 额定电流：4.2 – 38 A
• 防护等级：IP20
• 环境：-10°C 至 50°C（50°C 以上降额至 55°C）
• 起动转矩：200%
• 过载：120% / 60 s（正常）；重载最高 200% / 0.5 s
• 控制：V/F、FOC；闭环 1:1500、开环 1:200
• 制动斩波器：内置至 45 kW（以上为可选）
• 标准 I/O：7 DI、2 DO、3 AI、2 AO、2 继电器输出
• 通信：Modbus RTU（标准）；RS232、RS485、EtherNet/IP、Modbus TCP/IP、PROFINET（可选）
• 认证：CE
