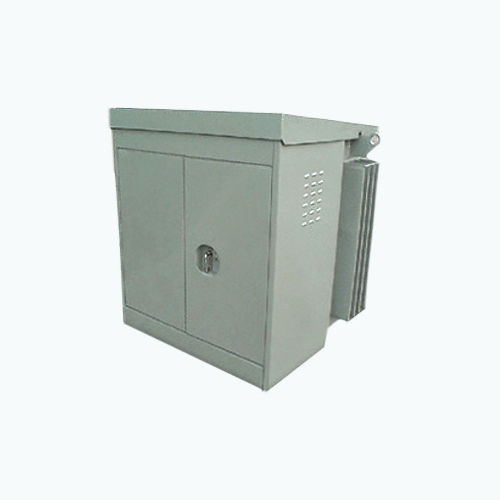

配电变电站

紧凑型

CG 电源系统 MiniSub 是微子设计的演变和发展，旨在取代 ESI 型 Minisub 与一个更具成本效益和紧凑的系统。 CG MiniSub 系列采用类似于美国型挂式变压器的配置，配备了 HV Bay-O-Net™、可取式高压保险丝以及储罐内的 HRC 备用保险丝作为标准配置，以及一个 3 路 3 相出保险丝分配单元。 替代低压系统包括 LV 断路器或保险丝开关单元。 HV 端接可采用插入式衬套或传统的干式电缆盒。 原来的 ESI 型 Minisub 使用油保险丝开关进行高压开关和保护。 虽然 HV 开关具有明显的优势，但事实是，在许多应用中，开关设施在单元使用寿命期间很少使用。 CG MiniSub 没有这些很少使用的高压开关设备，从而降低了成本和尺寸。 通过在单元断电时取出 HV 保险丝，可以实现高压隔离。 可通过 LV 配电单元连接临时发电机。
