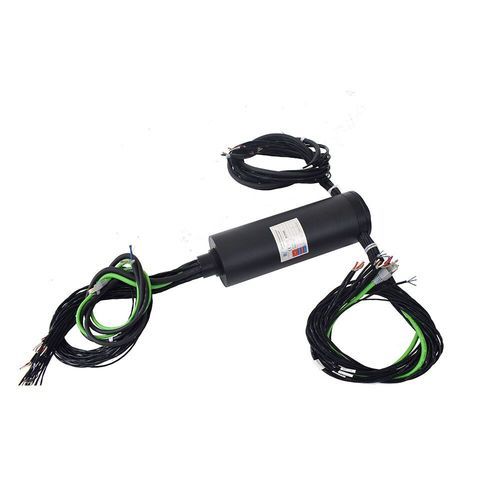

以太网滑环 ECN000-77P

串联千兆以太网远程通信网络

概述
CENO ECN000-77P 是为数据中心及工业以太网应用设计的以太网信号滑环。它提供 1×1000M 以太网通道以及可配置的电源/信号回路，支持符合 EMC 要求的连续旋转传输。

应用

• 数据中心及旋转网络设备
• 工业以太网系统与自动化设备
• 测试台、旋转平台与遥测系统

技术规格
型号：ECN000-77P
以太网：1 × 1000M Ethernet
电源/信号回路示例：2×15A；14×10A；12×1A；8×2A；3×5A
额定电压：400VAC / VDC
耐电强度：≥1000VAC@50Hz（电源）；≥300VAC@50Hz（信号）
绝缘电阻：≥500MΩ@500VDC（电源）；≥100MΩ@300VDC（信号）
接触材料：金对金
外壳材料：铝合金
电气噪声：≤30mΩ（50 rpm）
工作转速：0–50 rpm
防护等级：IP51
工作温度：-20℃ 至 +80℃
工作湿度：≤90%
引线长度：转子侧 850 mm；定子侧 1000 mm

电路配置

• 示例：2 回路 × 15A；14 回路 × 10A；12 回路 × 1A
• 信号回路示例：8×2A；3×5A
• 含 1×1000M 以太网通道，适用时可选 50VDC RS232

机械与安装
法兰安装。铝合金外壳，防护等级 IP51。引线长度：转子 850 mm，定子 1000 mm。适用于最高 50 rpm 的旋转集成设备。

合规与文件
CENO ECN000-77P 符合以太网传输的 EMC 要求。外形图及技术图（ECN000-77P drawing rev）可按需提供。
