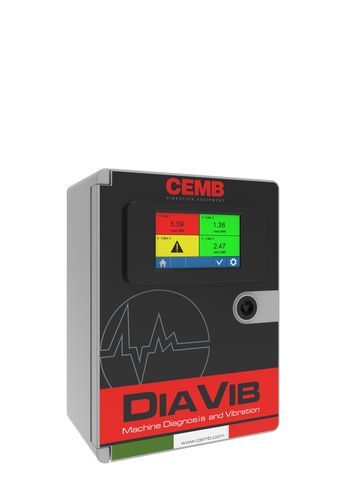

震动监控系统 DIAVIB

状态和诊断机器状态加速度

概述
基于测量、显示和分析振动的振动监测系统，用于识别异常、优化维护、提升工艺效率并减少设备停机时间。

可用配置

• PROVIB – L（本地单元）：可管理最多8个三轴CUBE传感器
• PROVIB – M（主控单元）：可管理最多5个本地单元，总计24个CUBE
• PROVIB – C（组合单元）：结合本地单元与主控单元的功能

优势

• 安装简便：布线最少，不需额外软件或许可
• 体积小、模块化且灵活：适用于不同规模和配置的工厂
• 运行效率：减少停机时间和维护成本，提高整体生产力
• 安全性：采用加密密钥、 secure 协议和多级访问保护数据

技术数据（概要）
PROVIB - L
尺寸（mm）：330 x 250 x 130
环境特性：IP 65，ABS/聚酯 - 适用于户外，但不宜直接日晒
电源：110-230 VAC（1 A）
管理的CUBE传感器：8（本地）
可管理本地单元：-
以太网端口：1（LAN）
EDGE计算：-
本地存储：-
Web控制台：-
云访问：-
无线通信：-
触摸面板显示（可选）：4.3”（用于本地CUBE）实时值 - 趋势（最近24小时）
附加功能：机器诊断 - 报警管理 - CUBE配置

PROVIB - M
尺寸（mm）：400 x 300 x 190
环境特性：IP 65，ABS/聚酯 - 适用于户外，但不宜直接日晒
电源：110-230 VAC（3 A）
管理的CUBE传感器：24（远程）
可管理本地单元：5
以太网端口：2（LAN-WAN）
EDGE计算：是（AL300）
本地存储：4 GB RAM + 8 GB FLASH（可扩展）
Web控制台：高级振动分析 - 趋势 - FFT瀑布图 - 机器诊断
附加功能：报警管理 - 统计 - 数据导出与备份
云访问：是，订阅可用（与Web控制台界面一致）
无线通信：Wi‑Fi - 3G/4G调制解调器（可选）
触摸面板显示（可选）：-

PROVIB - C
尺寸（mm）：400 x 300 x 190
环境特性：IP 65，ABS/聚酯 - 适用于户外，但不宜直接日晒
电源：110-230 VAC（3 A）
管理的CUBE传感器：24（其中最多8个为本地）
可管理本地单元：5
以太网端口：2（LAN-WAN）
EDGE计算：是（AL300）
本地存储：4 GB RAM + 8 GB FLASH（可扩展）
Web控制台：高级振动分析 - 趋势 - FFT瀑布图 - 机器诊断
附加功能：报警管理 - 统计 - 数据导出与备份
云访问：是，订阅可用（与Web控制台界面一致）
无线通信：Wi‑Fi - 3G/4G调制解调器（可选）
触摸面板显示（可选）：4.3”（用于本地CUBE）实时值 - 趋势（最近24小时）

注意
电缆密封套（pressacavi）以散件形式提供，由安装人员安装。
如选配调制解调器，SIM卡不含在内，由客户自行准备。

特性 / 技术规格

• 防护等级：IP 65（ABS/聚酯），适用于户外但不可直接暴露在阳光下
• 电源：110-230 VAC（根据版本不同，例如 L 为 1 A，M/C 为 3 A）
• 传感器容量：根据配置从 8（本地）到 24（远程/总计）
• 网络：以太网端口（L 为 1；M/C 为 2 LAN-WAN）、Wi‑Fi 及可选 3G/4G 调制解调器
• Edge 计算：M 与 C 版本配备（AL300 模块）
• 本地存储：M 与 C 配备 4 GB RAM + 8 GB FLASH（可扩展）
• Web 控制台：高级振动分析、趋势、FFT 瀑布图、机器诊断、报警管理、统计、数据导出与备份（M/C 提供完整功能）
• 云访问：可订阅（与 Web 控制台界面一致）
• 可选触摸显示：4.3” 用于本地实时值与趋势（24 小时）
