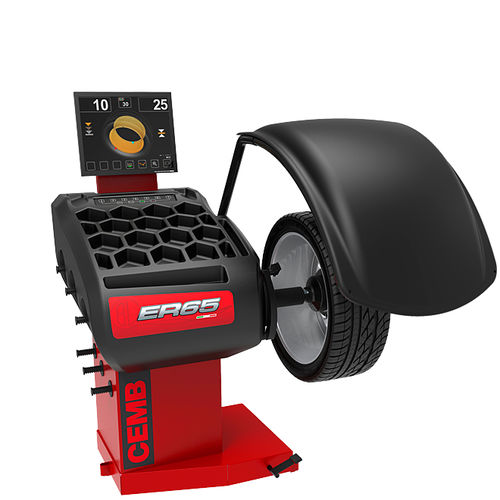

车用轮胎平衡机 ER65

自动带触摸屏电脑辅助

产品概述
ER65 是一款旨在将精度、人体工程学操作与自动化相结合的动平衡机，旨在简化繁忙车间的日常工作流程。配备17英寸触摸屏、激光引导定位和自适应容差计算，实现高效的动平衡作业。

主要特点

• 17英寸触摸屏界面，操作快速直观
• 用于距离和直径测量的自动量规（可达28"）
• LA声纳用于快速自动检测轮辋宽度
• 电磁制动器，可将车轮精确锁定在校正位置
• Automatic Approach 将车轮定位在距加重点约15°处
• 轮辋内部LED照明，提高可视性
• AutoAdaptive 模式，根据车轮特性实时计算容差

可用版本

• EVO 版本 – 配备激光线，便于准确贴装粘性配重
• SPOTTER 版本 – 配备 Laser Spotter 进行点位校正，并包含 OPB（单面平衡）功能

锁定选项
ER65 EVO 和 ER65 SPOTTER 可选手动或气动车轮锁定（‑SE 版本）。

功能详情
Automatic Approach — 工作原理
测量旋转完成后，车轮会在校正点前约15°自动停止，使操作员能够以最小的力气准确放置配重。完成第一面校正后，按下重置按钮可将车轮移动到接近第二个校正点的位置。
优点：

• 缩短停止点与配重放置点之间的距离
• 减少手动定位所需时间
• 提高整体平衡处理速度
• 特别提升中低端平衡机的作业效率

AutoAdaptive Mode — 工作原理
AutoAdaptive 模式获取每个车轮的重量和尺寸，并重新计算容差值，以消除方向盘上感觉到的振动。不同于固定的剩余不平衡阈值，它根据车轮重量和几何形状调整容差，以确保驾驶舒适性并优化平衡时间。
优点：

• 消除方向盘上的振动
• 确保最佳驾驶舒适性
• 优化平衡时间
• 与 OPB 程序协同工作以提高效率

Laser Spotter — 工作原理
Laser Spotter 指示将在轮辋处进行校正的区域，并精确显示在轮辋内部哪里粘贴配重；与电磁制动器结合，可消除角度定位误差，使平衡更快、更精确。
优点：

• 准确指示配重放置点
• 最小化定位误差
• 加快平衡流程
• 减轻操作员工作负担

OPB — 单面平衡
OPB 使用单个配重校正静不平衡，同时将动不平衡保持在容差范围内。它可减少振动、缩短平衡时间并降低配重消耗。
优点：

• 每轮可节省高达40%的平衡时间
• 约70%的车轮可用单个配重完成平衡
• 减少操作员工作量并节省年度工时

技术参数
单相电源：230V/1ph/50 Hz；115V/1ph/60 Hz
最大吸收功率：0.65 kW
平衡速度：100 rpm
15 kg（33 lb）车轮测量周期：4.7 s
测量不确定度：0.5 g
平均噪声：< 70 dB (A)
轮辋宽度设置范围：1.5" ÷ 20" / 40 ÷ 510 mm
轮辋直径设置范围：10" ÷ 30" / 265 ÷ 765 mm
压缩空气压力 最低/最高：7 ÷ 10 kg/cm2 (~0.7 ÷ 1 MPa；~7 ÷ 10 bar；~105 ÷ 145 psi)
车轮最大重量：< 75 kg
机器重量：120 kg

标准配件

• 41FF83146 – 快速螺母 GL40（带套筒和橡胶保护圈）
• 41FF034417 – 快速锁紧套筒 SE2（由环、SE2套筒、SE 增垫组成）
• 41FF034416 – 3个锥套、夹钳和配重套件（锥 Ø 45÷110 mm、夹钳-锤和60 g 配重）
• 46FC77653 – 量规（用于宽度测量的手动量规）

可选设备（部分示例）

• 900ZERSAD – ZEROWEIGHT STAND ALONE（自动举升机，最大载重80 kg）
• 900EASYWB – EASYWEIGHT（专业机械举升机，ZERO 重量效应）
• 41FFA6478 – SRU 345（适配器，可无级调节孔距75至210 mm）
• 41FFA5298 – SRU 345/SE（用于气动锁紧平衡机的适配器）
• 41FF42048 – UH20/2（适用于3–6孔、95–210 mm 轮毂的通用适配器）
