电缆打卷机 WIRE 1200Q9

管道电线电动机

产品描述

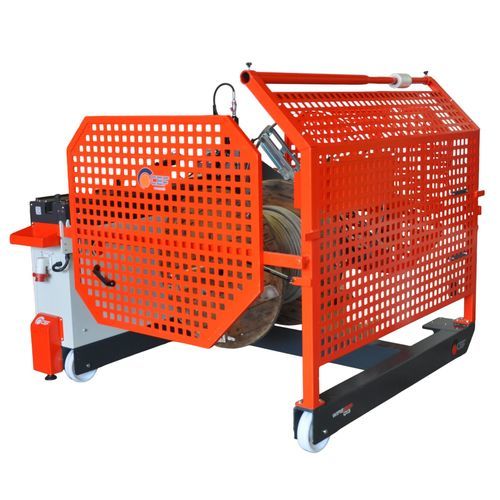

一台机器即可完成束状线卷和线盘的绕制。其多功能性可处理各种电缆、绳索和软管。该设备只需一名操作人员即可完成电缆仓库的日常计量作业。

技术特性/规格

型号: WIRE 1200Q9
代码: 0800.1200Q9
尺寸 (mm): 2100 x 1515 x 2100
重量 (Kg): 550
电压: 220 V (可选380 V,配自动排线功能)
电机功率: 1,1 kW
转速: 0 – 70 RPM (变频调速)
线盘: 最大直径1250 mm,宽度400–750 mm,最大承重900 kg
小型线盘: 绕线轴Ø 30 mm,最大线盘直径600 mm,最大宽度400 mm,最大重量150 kg
花篮式束线盘: 承重150 kg,轮盘直径960 mm,芯轴Ø 325–500 mm,芯轴宽度120–245 mm
计米器: Supermetal cod. 0120
适用电缆: 直径3–60 mm
线盘升降: 手动 (绕线机采用手动液压提升;可选配电动液压站)

绕线机特性

• 钢制绕线轴,配锥套
• 线盘锁紧锥,配快速夹紧手柄
• 通过移动机器将绕线轴插入线盘孔中完成线盘装载
• 采用手动液压泵进行线盘升降
• 机架配备4个脚轮,其中2个为带刹车的转向轮
• 按CE标准配备防护装置

控制面板特性

• 供电电压220 V – 50 Hz (可选380 V,配自动排线功能)
• 通过变频器及电位器实现0至70转/分钟的转速调节
• 减速电机1,1 Kw
• 控制面板配有操作按钮及指示灯
• 双侧多功能手柄 (束卷侧和线盘侧),集成排线控制、启动按钮及转速电位器

计米器特性

• 适用于直径3至60 mm的圆形电缆计米 (误差范围+1-2%)
• 计米轮表面包胶,增强附着力,提高测量精度
• 机械式计米器,可手动归零
• 通过导轨和滑块实现电缆手动排线
• 排线手柄位于机器两侧,操作人员可在机器两侧操作,符合劳动安全防护规范

线盘

绕线轴直径 mm: 60
线盘 – 最大直径 mm: 1250
线盘 – 最小宽度 mm: 400
线盘 – 最大宽度 mm: 750
线盘 – 最大承重 kg: 900
升降方式: 手动

花篮式束线盘

承重 Kg: 150
轮盘直径 mm: 960
芯轴最小直径 mm: 325
芯轴最大直径 mm: 500
芯轴最小宽度 mm: 120
芯轴最大宽度 mm: 245

快速花篮式束线盘特性

• 花篮式束线盘已集成于整机
• 采用可收缩杆臂式设计,便于快速取出束卷
• 芯轴绕线时呈圆柱形,取卷时收缩呈锥形,便于束卷顺利脱出
• 配带锥套的绕线轴,用于小型线盘的绕制 (取出束线盘后,可使用直径30 mm的绕线轴,配合钢制锥套绕制小型线盘)

小型线盘

绕线轴 mm: 30
线盘 – 最大直径 mm: 600
最大宽度 mm: 400
最大重量 Kg: 150

选配件

COD. 5314 – 4"触摸屏自动排线器: 通过西门子4"触摸屏实现电缆自动排线、定长停止及多种其他功能的自动化控制。
COD. 5312 – 7"触摸屏自动排线器: 通过西门子7"触摸屏实现电缆自动排线、定长停止及多种其他功能的自动化控制。
COD. 5317 – 远程协助套件: 用于程序功能及电气故障的远程技术支持。
COD. 6315 – 机器落地驻停支撑座: 2件,用于将机器固定停放在地面上。
COD. 6311 – 用于线盘升降的电动液压站。
COD. 6311-S85 – 电动液压剪切机: 可剪切直径最大60mm的电缆。
COD. 0158 – 工具箱及扎带盒套件。
COD. 0159 – 可伸缩延伸套件。
COD. 0162 – 小型线盘锥套一对: 安装于Ø 30mm绕线轴上,用于绕制直径最大Ø 600mm的小型线盘。
COD. 0160 – 束线盘扩展臂: 4件,用于制作内径Ø 500mm的束卷。
COD. 5M13 – LINDE电动牵引车: 便于机器搬运移动,电池驱动,亦可用于搬运其他设备。
