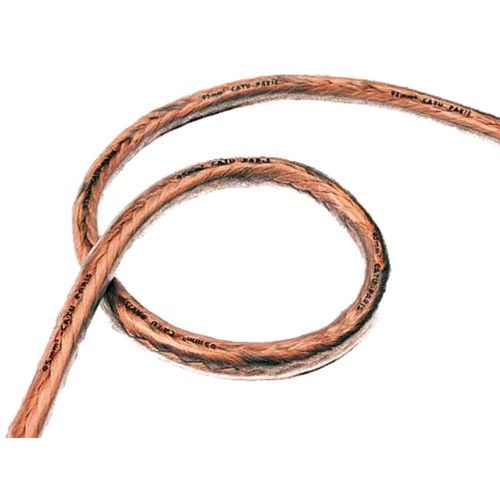

绝缘接地线 M-24 series

概述
用于接地和短路应用（PAT/CC）的PVC乙烯基护套铜导体电缆。

用途

• 接地和短路电缆。

标准
IEC 61230

特性

• 导体：铜，带有超柔性PVC绝缘护套（ST11）。
• 绝缘护套为半透明。
• 最小弯曲半径：4 × 电缆直径。
• 使用温度范围：-40°C 至 +60°C。
• 每500 mm有规范标识。
• 最小供货长度：5 m。

可用型号
型号 | 组成 | 质量 (kg) | Enedis 代码
M-24-16 | 铜电缆 16 mm²，PVC护套，Icc 4.5 kA/1 s | 0.18 /m | 3715104
M-24-25 | 铜电缆 25 mm²，PVC护套，Icc 7 kA/1 s | 0.28 /m | 3715105
M-24-35 | 铜电缆 35 mm²，PVC护套，Icc 10 kA/1 s | 0.38 /m | 3715106
M-24-50 | 铜电缆 50 mm²，PVC护套，Icc 14 kA/1 s | 0.53 /m | 3715104
M-24-70 | 铜电缆 70 mm²，PVC护套，Icc 20 kA/1 s | 0.78 /m | 3715107
M-24-95 | 铜电缆 95 mm²，PVC护套，Icc 27 kA/1 s | 1.00 /m | 3715102
M-24-120 | 铜电缆 120 mm²，PVC护套，Icc 34 kA/1 s | 1.30 /m | 3715104
M-24-150 | 铜电缆 150 mm²，PVC护套，Icc 42.5 kA/1 s | 1.54 /m | 3715104

参数 / 技术规格

• 导体：铜。
• 护套：PVC ST11 等级，超柔性，半透明。
• 使用温度：-40°C 至 +60°C。
• 最小弯曲半径：4 × 电缆直径。
• 标识：每500 mm 标注一次。
• 交付长度：最小 5 m 起售。
• 适用标准：IEC 61230。
