精准夹板 CL-BF00-0112
铸铁矩形

精准夹板
精准夹板
精准夹板
精准夹板
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
精准
材质
铸铁
形状
矩形

产品介绍

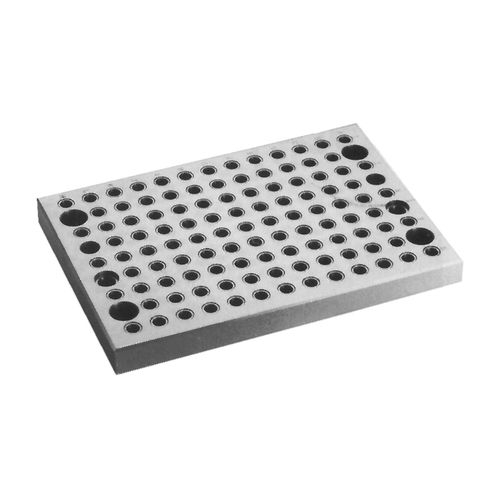

新项目! 适用于立式加工中心的理想模块化刀具板,采用本公司的标准(1/2-13)模块化系统。铸铁材料具有卓越的精度、尺寸稳定性和减震性。经过精加工,公差严格,多用途孔的网格间距为2.0000",真实位置为0.0008"。这些矩形工具板可以精确连接,以创建许多长度和宽度的组合。板材可以按长度或宽度安装。每块板子的长度等于下一个尺寸的宽度,通过将板子旋转90°,可以进行多种可能的组合。这里显示的是20" x 24 "的尺寸。 标准系统MF40工装板或工装块上的每个多用途孔的顶部有一个1/2 "内径的衬套,下面有一个1/2-13的螺纹插件。多用途孔以精确的2.0000 "网格模式定位,真实位置的间距在±.0008英寸以内。定位螺钉,带有精密研磨的肩部,用于同时定位和紧固。 需要两把定位键将矩形工具板定位在T型槽工作台上(单独订购以适合特定的机器)。每块工具板有两组定位孔,用于纵向或横向安装。安装孔几乎适用于任何美制或公制槽间距。使用内六角螺钉和T型螺母(单独订购)进行固定。请参阅下面的相关产品了解安装配件。

---
