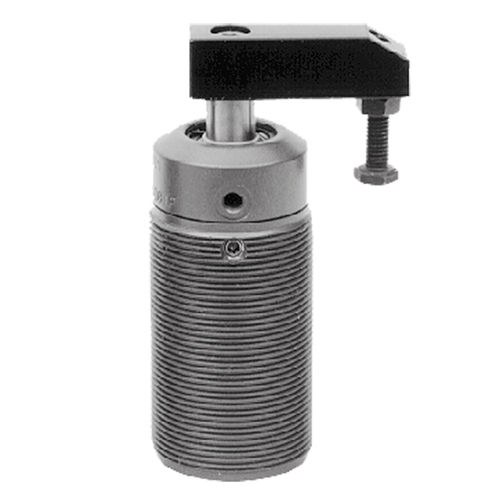

气动夹紧设备 CLR-18xx-x0x-ASC series

旋转式螺纹体

最大100 psi (空气) 双重表演 我们广受欢迎的液压旋转夹的气动版本，适用于需要较小夹紧力的应用。臂部可自由摆动，便于装载，并配有坚固的螺旋凸轮机构。臂可以安装在360°范围内的任何位置开始90°摆动。标准的磁性活塞可以监测夹紧和松开位置。此处所示的全螺纹版本非常适合通过夹具板安装，以防止空气管路进入工作区域。可选的法兰底座可提供更多的安装可能性。 有五种尺寸，每种尺寸可选择顺时针或逆时针摆动。标准臂的夹紧力为100 psi。 31磅（3系列） 83磅（4系列） 126磅（5系列） 200磅（6系列） 310磅（7系列） 摆动式油缸是拉式油缸，总行程的一部分用于摆动活塞，其余行程可作为夹紧范围。向A（夹紧）端口施加空气压力，使臂在工件上摆动90°，然后向下夹紧。将压力切换到B（松开）端口，将臂正向抬起，然后将其回旋90°，进行装载/卸载。 有关典型的空气连接示例，请参见应用信息。在供气和空气夹紧阀之间使用空气单向阀，以防止供气故障时的压力损失。始终使用过滤器/调节器/润滑器。为了延长夹子的寿命，请在过滤器/调节器/润滑器之前安装空气抽吸干燥器。不得以任何方式限制旋转运动。
