螺纹模板衬套 - 沉头式 (TTB)
钻头-夹具衬套

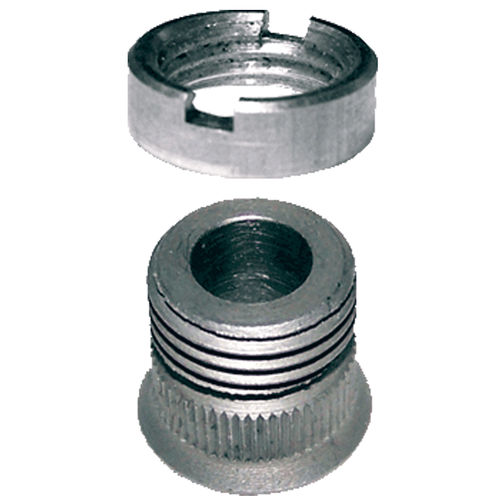

经济型衬套,设计用于3/64 "至3/8 "厚度的薄模板夹具板。衬套由一个螺纹固定环(单独订购)固定。左手螺纹在钻孔过程中可自行拧紧,以防止挡圈松动。挡圈与夹具板的平齐接触确保了垂直的钻孔对准。外径锯齿防止钻削过程中轴套旋转。选择标准沉头型(如图所示)进行齐平安装,或选择法兰型进行安装而不需要沉入夹具板。螺纹模板衬套可以很容易地拆下更换或重复使用。美国制造。
要订购特定的标准衬套,请选择下面的基本零件编号,并在价格和供应情况屏幕上添加所需的内径钻头尺寸(为4位小数英寸)。请参阅技术信息选项卡了解标准钻头尺寸。标准价格仅适用于所述范围内具有标准英寸、数字、字母或公制内径尺寸的衬套。
要完成衬套组件,请订购下表所列的配套挡圈,挡圈厚度根据模板厚度而异。
例如:
TTB-24-.1250内径为1/8 "的套管(.1250)。
TTR-24-3 适用于1/4 "厚模板的配套固定环。
选择标准沉头型(如图所示)进行齐平安装,或选择法兰型进行安装,不需要将夹具板沉头。
---
