多路复用开关 CM series

摇摆2极IEC

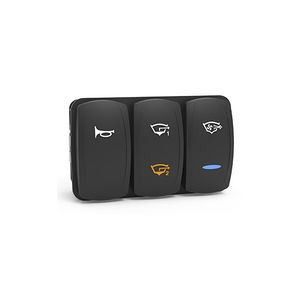

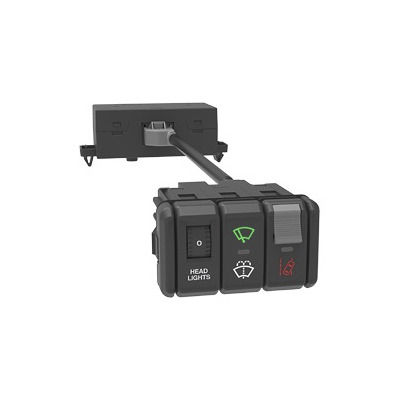

CM系列多路复用开关系统具有本地互连网络( LIN)开关模块和CAN/LIN控制器模块。 开关模块中有载体，可容纳最多3个唯一可识别开关和变阻器（开关节点）。载体上也有2个LIN连接器，一个连接控制器模块，另一个可与其它开关模块形成菊花链路。做菊花链路时，1条LIN总线能容纳最多15种开关功能。该开关模块还可以单独硬线连接双极开关，通过控制器模块提供状态反馈，允许CM系列系统作为LIN和直接控制负载的组合使用。 开关节点可配置在各种电路功能中，并可与标准致动器或锁定致动器一同配置，可在最多三个位置上进行光刻。照明方案包括背光和功能灯，均由LIN协议网络控制。每一个节点都可以拆卸和更换，简化了维护和功能与地址的再分配。 控制器模块作为与系统ECU(未提供)和LIN开关的CAN网络接口。可最多容纳3条LIN总线，在一个系统中可实现45种开关功能。 综合这些设计和技术特点，使CAN/LIN CM系列开关系统成为一个多功能和灵活的选择，减少线束和车辆重量，同时提供新的开关技术，以满足商用车的设计需求。
