- 电容按钮式开关
- CAPTRON

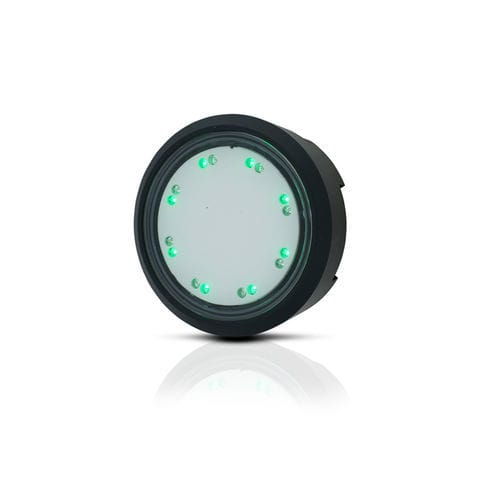

电容按钮式开关 CHT3-4IP69K工业定制
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 电容
- 保护水平
- IP69K
- 其他特性
- 工业, 专用, 定制
产品介绍
描述
应用
BUILDING TECHNOLOGY | 工业自动化
定制 / 选项
特性
下载（产品页面显示的可用项）
技术规格
- 具有静态功能的电容式按键
- 适用于 22.5 mm 安装孔
- 总直径 Ø 60 mm，操作面 Ø 50 mm
- 采用 M18x1 花纹螺母固定
- 高度：25 mm
应用
BUILDING TECHNOLOGY | 工业自动化
定制 / 选项
- 自定义符号
- 可选：触觉反馈（振动）
- 可选：声学反馈
- 可选：继电器输出
特性
- 外壳颜色：交通黑（RAL 9017）
- 触觉反馈：振动
- 光学反馈：16 颗交替点亮 LED（最多 2 色）
- 工作模式：静态（持续信号）、动态（信号时长受限）、半自动、手动
- 切换输出：PNP 晶体管；可选无源继电器输出
- 正面防护：IP69K（防水防油）
下载（产品页面显示的可用项）
- SENSORswitches CHT3-4 使用说明书（EN / DE）
- 证书及符合性文件（EN45545、EN50155、TSI-PRM、ECE-R118、CSA、EC 型式检验）
- SENSORswitch 产品目录、配置指南与符号目录
技术规格
- 供电电压：24 V DC（16.8…32 V）
- 输出信号：动态约 300 ms；静态功能为持续信号
- 安装方式：22.5 mm 安装孔；M18x1 花纹螺母固定
- 光学反馈：16 颗交替点亮 LED（最多 2 色）
- 触觉反馈：振动
- 接线选项：软线；M8 接头；电缆 + AMP 6.3；JST；接线端子
- 输出：PNP（可选/变体：无源继电器输出）
- 反接保护：所有线路受保护
- 短路/过载保护
- 压降：400 mA 时最大 3 V
- 24 V 下电流消耗：最大 30 mA
- 工作温度：动态 -30°C…+80°C；静态 0°C…+55°C
- 前面防护等级：IP69K
- 外壳材料：Delrin (POM)
- 按键表面材料：聚碳酸酯 (PC)
