车用测试车道 CAP20000

滚筒

概述

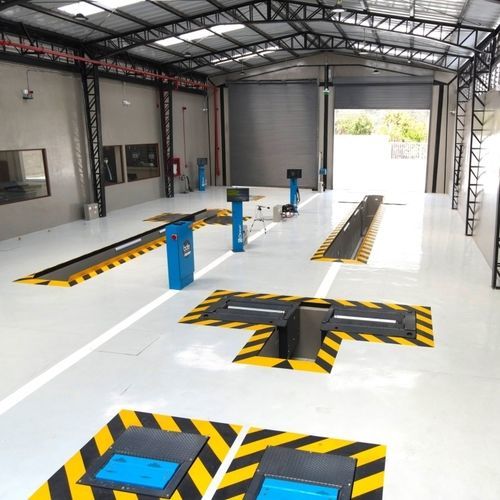

CAP20000 是一套完整的整车检测线，用于集中管理和测量制动、悬架、前束（偏移）、排放和大灯校正。该系统集成了复合气体分析仪与烟度计、制动测试台、悬架试验台、侧滑/偏差测试仪和大灯检测仪，配备22英寸触控终端及S9010NC软件。

主要特点

• 集成检测：制动、悬架、偏移、排放和照明
• 集中界面，单一远程控制
• 模块化配置，可按车辆类型与法规调整
• 支持远程维护，安装调试便捷
• 人体工学紧凑型触控终端（22”）

制动测试台

• 尺寸：232 x 69 x 28 cm
• 机架：镀锌钢
• 最大载荷：每轴4 t
• 功率：4 kW（ABM Germany）
• 测试速度：5 km/h
• 量程：0–750 daN
• 制动通过宽度：80–220 cm
• 滚筒：高附着铝环氧
• 步距计：无线（Bluetooth）
• 电源：230/400 V，50 Hz

悬架试验台

• 尺寸：232 x 43 x 28 cm
• 机架：镀锌钢
• 频率：0–25 Hz
• 最大载荷：每轴4 t
• 功率：3 kW
• 测试方法：EUSAMA，相位移
• 悬架通过宽度：80–280 cm
• 电源：230/400 V，50 Hz

侧滑/偏差测试仪

• 尺寸：45 x 52 x 7 cm
• 机架：镀锌钢
• 测量范围：±20 m/km
• 最大载荷：每轴4 t

界面（触控终端）

• 紧凑型人体工学终端
• 电源：230/400 V，50 Hz
• PC：22” 触控屏 | OS WN
• 软件：技术检验流程 S9010NC

气体分析仪（汽油 & 液化石油气）

• 双模式：诊断与检验
• 测量：HC、CO、CO2
• 预热：0°C 时 <9 分钟（最短 1 分钟）
• 工作温度：-10°C 至 55°C
• 响应时间：CO、CO2、HC <5 秒
• 大气压力：750–1150 mBar
• Lambda 系数：0–9.99

烟度计（柴油）

• 自动归零与自动校准
• 测量范围：（未标注）
• 电源：230 V

大灯检测仪

• 重量：25 kg
• 尺寸：590 x 670 x 1850 mm
• 电池：10 小时续航，快速充电
• 检测项目：垂直角度、横向、光强、眩光
• 通信端口：USB、RJ45、RS232、Wi‑Fi
• 垂直调整：-6/+6 %；横向：-10/+10 %
• 光强：Lux 0–200 lx；坎德拉 0–12500 cd — Lux 精度 ±10%

应用场景

• 周期性技术检验：制动、悬架、偏差、排放与大灯调整的合规性检测
• 维修站与车间：维护测量与诊断
• 整车厂与制造商：装配与验证阶段的功能检测

技术规格

• 完整组成：复合气体分析仪 & 烟度计、制动测试台、悬架试验台、侧滑测试仪、大灯检测仪、22” 触控终端与 S9010NC 软件
• 电气：230/400 V，50 Hz（依据配置）
• 维护：整线支持远程诊断与升级

选件 & 配件

• 制动测试台选件：CAP9000-RF、CAP9000-RFE、CAP9010 系列、CAP9010-PED 蓝牙步距计、CAP9010-FWD 4x4 版本
• 测量模块：CAP8533/CAP8520 转速与温度模块、CAP1330 红外探头、CAP1220/1221 蓝牙收发器
• 烟度计连接与配件：CAP3030ZEZ1/ZE2 集管、PRO3030ZE50 延长、支架与移动底座等

标准与认证

• 气体分析仪：MID | 指令 2014/32/EU、OIML R99、ISO 3930
• 烟度计：ISO 11614（适用时）
