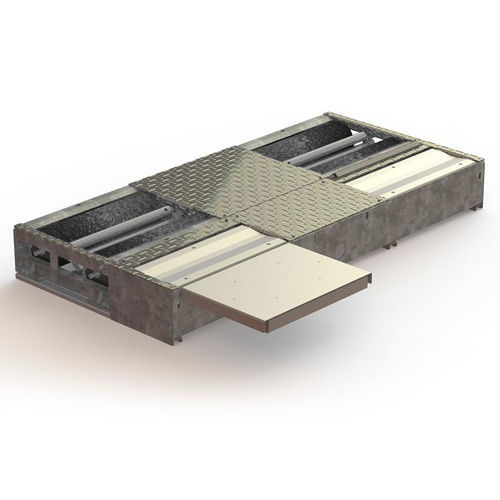

车用制动台 CAP9010

滚筒

概述
CAP9010是一款面向轻型车辆的三合一检测台，集滚筒制动测试、悬架测试与侧滑（side slip）测试于一体。该设备适用于检测站和维修车间，采用镀锌钢结构和环氧涂层铝制滚筒，具备抗腐蚀性与高抓地力。悬架模块配备静音耐用的变频器并采用EUSAMA测量技术。设备随附远程电柜和CAPELEC开发的CPU板。PTI软件（S9010NC）引导检测流程，并支持无线触控屏与遥控的远程控制和远程维护功能。

主要特点

• 制动、悬架与侧滑三合一多功能检测台
• 紧凑设计，可适配大多数土建条件和车间检修坑
• 操作站：立柱式PC、触控屏与无线遥控
• PTI检测程序 S9010NC
• 镀锌钢框架，适应水、砂、盐等苛刻环境
• 环氧涂层铝辊：轻质、不易氧化、高抓地力
• 支持远程维护与远程协助
• 可选项：缓启动、滚筒停止、四驱模式/反向旋转

操作界面及附件

• 立柱式PC界面，22"触控屏（标准）；可选27"触控屏
• 无线蓝牙计步器（选件 CAP9010-PED）
• 无线触控屏用于远程操作与远程协助
• 远程电柜便于接入与维护

技术参数
制动测试部分
尺寸：232 x 69 x 28 cm
框架：镀锌钢
最大轴载：4 吨
电机功率：3.7 kW
滚筒速度：5 km/h
测量范围：0–750 daN
通过长度：80–220 cm
滚筒：环氧涂层铝材，高抓地力
计步器：无线（蓝牙）
电源：230/400V, 50Hz

悬架测试部分
尺寸：232 x 43 x 28 cm
框架：镀锌钢
频率：0–25 Hz
最大轴载：4 吨
电机功率：3 kW
测试方法：EUSAMA（每板三只应变计）
通过长度：80–220 cm
电源：230/400V, 50Hz

侧滑测试部分
尺寸：73 x 52 x 7 cm
框架：镀锌钢
测量范围：±20 m/km
最大轴载：4 吨

软件与标准
软件：PTI 程序 S9010NC，用于引导检测流程
认证：CDC 4A
通信协议：GIEG LAN, OTC LAN

选项与兼容配件

• CAP9000-RF 自由滚筒套件
• CAP9000-RFE 沉入式自由滚筒套件，带环氧保护罩
• CAP9000-TE 延长通过长度套件
• PRO03017 四轮移动底座
• CAP9010-SST 缓启动
• CAP9010-27N 27" 显示屏
• CAP9010-BLO 滚筒停停装置
• CAP9500EX 减速度计
• CAP9010-PED 蓝牙计步器
• CAP9010-FWD 四驱模式
• 土建适配器 PRO03175 (2350 x 360) 与 PRO03176 (2350 x 180)

规格 / 技术参数

• 型号：CAP9010
• 类型：轻型车用三合一滚筒检测台（制动、悬架、侧滑）
• 制动测试尺寸：232 x 69 x 28 cm
• 悬架测试尺寸：232 x 43 x 28 cm
• 侧滑板尺寸：73 x 52 x 7 cm
• 框架材料：镀锌钢
• 滚筒：环氧涂层铝
• 最大轴载（所有模块）：4 吨
• 制动电机功率：3.7 kW
• 悬架电机功率：3 kW
• 滚筒速度：5 km/h
• 制动测量范围：0–750 daN
• 悬架频率范围：0–25 Hz
• 测量通过长度（制动 & 悬架）：80–220 cm
• 侧滑测量范围：±20 m/km
• 电源：230/400V, 50Hz
• 界面：符合人体工学的立柱式托架，22" 触控屏（标准）
• 软件：PTI 程序 S9010NC
• 远程维护 / 远程协助：支持
• 可选项：缓启动、滚筒停、四驱模式、蓝牙计步器、滚筒/通道套件、土建适配器
• 认证：CDC 4A
• 协议：GIEG LAN, OTC LAN
