测量软件 Bargrafx™

校准工程数据采集

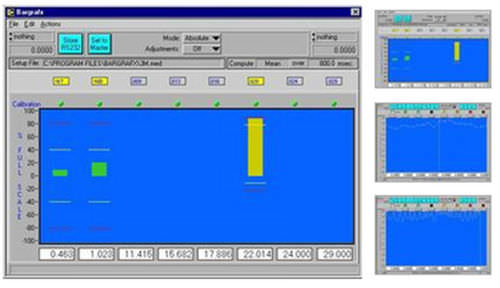

Bargrafx™ 是一款基于 LabView® 的数据采集应用程序。 与 Capacitec 非接触式测量设备结合使用时，可形成一个强大的工具，用于精确测量小间隙，例如在槽模涂覆机应用中发现的间隙。精确度可达 10 微英寸（0.25 微米）以上。 由于采用了 Bargrafx 软件环境，因此通过使用 "虚拟通道 "结构，只需使用两个放大通道和多个双传感器间隙测量棒，即可保持高精度，而总体量程损失很小。这种 "虚拟仪器 "方法可节省数千美元的硬件成本。 特点 基于美国国家仪器公司 LabView® 的数据采集应用程序，可在使用 Windows 10® 的标准 PC 上运行 先进的线性化信号调节程序 Bargrafx™ 公式编辑器可将线性或算术公式分配到 8 个显示条上，实现通用条形图用户界面 Bargrafx 公式限制编辑器 Bargrafx 实时校准模块获取放大器模拟输出电压，并使用多项式插值（5 度）将其转换为线性工程单位（英制或公制）。 优点 使用行业标准软件，易于设置和使用 精确度可达 10 微英寸（0.25 微米）以上 允许将任何线性化通道与任何其他线性化通道相加、相减、相乘或相除，以计算后续的算术关系，如总和、间隙厚度、倾斜度、偏差等。 允许指定的条形图显示上临界值、上警告值和下临界值、
