带堆垛机码垛机

用于桶伺服控制式全自动

概述

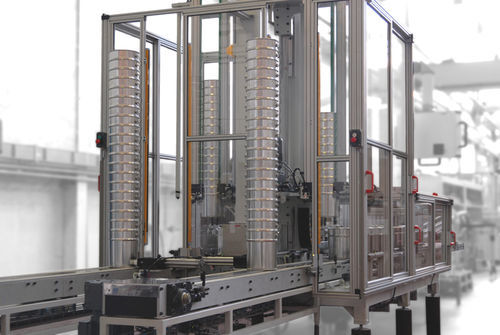

罐/桶生产线通常以堆垛和码垛作业结束。针对 Sabatier 的桶装组装线，Bodypack 堆垛机通过进料输送带接收桶，并将其转移到索引工位以始终保持桶体及侧把手的方向一致。该装置将圆锥形桶整齐堆叠，便于后续码垛。作为整线集成商，Sabatier 负责安装来自可信第三方供应商的可靠码垛系统。

特点与优势 — Bodypack 堆垛机

• 进料输送带与索引站，确保桶与侧把手的一致定向
• 对圆锥形桶进行堆叠，生成适合运输和码垛的整齐堆垛
• 集中控制，支持配方管理与同步伺服驱动轴
• 每个工位高度全自动调节；高度参数记录在配方中以实现快速换型
• 完全电动驱动：无液压油污染风险，与液压机相比电耗节省20%–50%

通用性 — 兼容的桶型与把手

• Basic curl 轮廓
• Curl-crushing 轮廓
• Tulip 轮廓
• 金属提环
• 塑料提环
• 金属手柄
• 仅耳片

先进控制
一台集中触摸屏用于操作、调整和配方管理。所有轴均同步并由伺服驱动。面板可直接访问维护与诊断功能。微移（inching）模式便于维护与故障排查。支持通过 VPN 远程访问以便技术支持。

全自动高度调节
每个工位可在数秒内自动完成高度调节。不同高度参数可存入配方，以加快换型速度。

完全电动驱动
无液压驱动消除了油污染风险，并与液压系统相比可降低20%–50%的能耗。

工业 4.0
通过网络应用 SAB-LINK 实现远程协助与停机跟踪。新机配有电子目录，便于备件识别及获取技术文档。

机型（示例）
Bodypack 20 Stacker – 单通道 | 最高产能 [cpm]: 40 | 罐/桶 Ø [mm]: 240 – 328 | Company Brand: Sabatier
Bodypack 5 Stacker – 单通道 | 最高产能 [cpm]: 45 | 罐/桶 Ø [mm]: 150 – 200 | Company Brand: Sabatier
Bodypack 5 Stacker – 双通道 | 最高产能 [cpm]: 60 | 罐/桶 Ø [mm]: 150 – 200 | Company Brand: Sabatier
Bodypack 20 Stacker – 双通道 | 最高产能 [cpm]: 50 | 罐/桶 Ø [mm]: 240 – 328 | Company Brand: Sabatier
Third Palletizer（码垛机示例系列） | Company Brand: 第三方码垛机供应商

技术参数

• 系列：Bodypack Stacker；Third Palletizer
• 控制：集中触摸屏、配方存储、维护与诊断、VPN 远程访问、微移模式
• 运动：完全电动、伺服驱动轴、无液压油
• 自动高度调节：按配方保存参数，实现快速复位
• 产能范围（示例）：Bodypack 20 单通道 – 最高 40 cpm；Bodypack 5 单通道 – 最高 45 cpm；Bodypack 5 双通道 – 最高 60 cpm；Bodypack 20 双通道 – 最高 50 cpm
• 支持直径（示例）：150 – 328 mm Ø，视型号而定
• 兼容的桶/把手类型：basic curl、curl-crushing、tulip profile、金属提环、塑料提环、金属手柄、仅耳片
• 节能：与液压机相比电耗节省20%–50%
