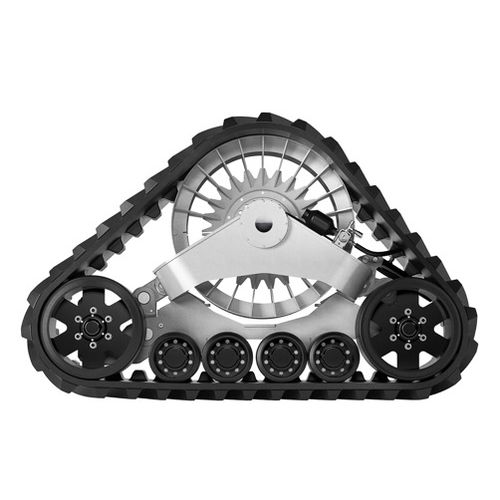

履带 CTS Suspended Q23M

概述
为在松软或不平整地面作业的联合收割机设计，以提高田间通行能力、整机稳定性和乘坐舒适性。作为重载收割和长时作业的转换履带系统。

主要优势

• 提高在松软土壤上的机动性和田间通行能力
• 增强整机稳定性，改善割台定位
• 提高操作员在长时间作业中的乘坐舒适性
• 降低传动系和行走装置的磨损

性能指标

• 速度：60%
• 浮力：70%
• 乘坐质量：80%

产品特性

• 主架：上下框架悬挂设计并采用橡胶隔振，提供更平顺的行驶并降低结构应力。
  • 上下框架独立悬挂以减少冲击传递
• 悬挂：在不平地面上改善接地接触，优化动力传递。
  • 提高整机稳定性及割台位置控制
  • 采用专利双摆动履带转向滚轮以实现自适应接地
• 履带：大接地面积，使地面压力较同等轮胎降低超过65%。
  • 提高松软地面的机动性并减少土壤压实
• 车轮：重载轮毂，采用油浴润滑，简化维护。
  • 无需对轴承进行加油或重新配装
• 液压张紧系统：配有充氮蓄能器的液压张紧系统，以最大化牵引性能并延长履带寿命。
  • 维持齿轮与履带块的最佳接触

适配表（Brand | Track Width (in / mm) | Height (in / mm) | Length (in / mm) | Track System P/N）
Claas | 30 in / 762 mm | 64.6 in / 1641 mm | 85.2 in / 2164 mm | 30D23MC - REVERSE
Case | 30 in / 762 mm | 66.5 in / 1689 mm | 105.4 in / 2677 mm | 30Q23MA
Claas | 30 in / 762 mm | 66.5 in / 1689 mm | 105.4 in / 2677 mm | 30Q23MA
Deutz-Fahr | 30 in / 762 mm | 66.5 in / 1689 mm | 105.4 in / 2677 mm | 30Q23MA
Fendt | 30 in / 762 mm | 66.5 in / 1689 mm | 105.4 in / 2677 mm | 30Q23MA
John Deere | 30 in / 762 mm | 66.5 in / 1689 mm | 105.4 in / 2677 mm | 30Q23MA
Laverda | 30 in / 762 mm | 66.5 in / 1689 mm | 105.4 in / 2677 mm | 30Q23MA
New Holland | 30 in / 762 mm | 66.5 in / 1689 mm | 105.4 in / 2677 mm | 30Q23MA
Case | 30 in / 762 mm | 64.6 in / 1641 mm | 85.2 in / 2164 mm | 30D23MC - REVERSE
New Holland | 30 in / 762 mm | 66.5 in / 1689 mm | 105.4 in / 2677 mm | 30Q23MA - REVERSE
Case | 36 in / 914 mm | 64.6 in / 1641 mm | 85.2 in / 2164 mm | 36D23MC - REVERSE
Claas | 36 in / 914 mm | 64.6 in / 1641 mm | 85.2 in / 2164 mm | 36D23MC - REVERSE
Case | 36 in / 914 mm | 66.5 in / 1689 mm | 105.4 in / 2677 mm | 36Q23MA
Claas | 36 in / 914 mm | 66.5 in / 1689 mm | 105.4 in / 2677 mm | 36Q23MA
Fendt | 36 in / 914 mm | 66.5 in / 1689 mm | 105.4 in / 2677 mm | 36Q23MA
John Deere | 36 in / 914 mm | 66.5 in / 1689 mm | 105.4 in / 2677 mm | 36Q23MA
Laverda | 36 in / 914 mm | 66.5 in / 1689 mm | 105.4 in / 2677 mm | 36Q23MA
New Holland | 36 in / 914 mm | 66.5 in / 1689 mm | 105.4 in / 2677 mm | 36Q23MA
Case | 36 in / 914 mm | 66.5 in / 1689 mm | 105.4 in / 2677 mm | 36Q23MA - REVERSE
New Holland | 36 in / 914 mm | 66.5 in / 1689 mm | 105.4 in / 2677 mm | 36Q23MA - REVERSE

技术规格

• 型号：CTS Suspended Q23M
• 品牌：Camso
• 示例宽度：762 mm（30"）、914 mm（36"）
• 接地压力降低：相比同等轮胎降低 >65%
• 悬挂：上下框架橡胶隔振悬挂；专利双摆动转向滚轮
• 张紧系统：带氮气蓄能器的液压张紧系统
• 车轮：油浴润滑轮毂，维护简化
• 性能指标（参考）：速度60% / 浮力70% / 乘坐质量80%
