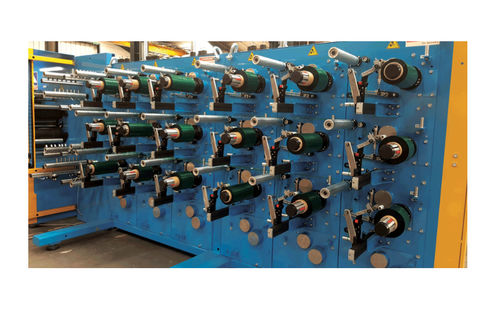

线轴 Aquila, Aquila SD, Astrée Aquila, Gemini

带材收卷机采用往复式排线技术适用于技术材料 | Calemard

Calemard® 带材收卷机采用先进的往复式排线Spooling技术专为窄带、薄膜、胶带及各类高性能技术材料的分切与收卷而设计。凭借高精度导带系统材料能够均匀排列于整个线轴Spool宽度上形成紧密、稳定且易于放卷的线轴大幅提升后续加工质量。

与传统卷绕方式相比往复式排线技术可使每个线轴的材料容量提高20 至 50 倍同时保持优异的放卷性能。这不仅显著减少了换卷次数还提高了生产效率降低了物流成本并优化了后续加工工序。

针对各种高性能材料Calemard 分切与往复式排线生产线提供两种不同的排线技术以满足不同工业应用的需求。

往复式排线技术
移动卷轴式排线技术
该技术特别适用于易变形、易粘连、易滑移或多层复合材料。卷轴移动方式可有效降低材料所受机械应力即使面对最敏感的材料也能获得排列均匀、品质稳定的线轴。

传统往复式排线技术
采用移动排线导臂系统适用于窄幅、稳定且高速生产的产品。可生产高密度、结构紧凑的线轴非常适合自动放卷工艺。

技术参数
移动卷轴式

• 母卷最大宽度400 mm
• 母卷最大直径800 mm
• 母卷最大重量150 kg
• 线轴最大宽度500 mm
• 线轴最大直径500 mm
• 线轴最大重量40 kg
• 最高速度200 m/min
• 最小分切宽度5 mm

传统式

• 母卷最大宽度400 mm
• 母卷最大直径800 mm
• 母卷最大重量150 kg
• 线轴最大宽度250 mm
• 线轴最大直径250 mm
• 最高速度150 m/min
• 最小分切宽度2 mm

主要优势

• 单个线轴的材料容量可达到传统卷绕方式的2050 倍。
• 大幅减少换卷次数降低设备停机时间。
• 保证稳定一致的放卷性能提高后续加工效率。
• 更大的收卷容量有效降低物流与搬运成本。
• 提高整体生产效率优化设备投资成本CAPEX。
• 即使对于敏感材料也能获得高质量线轴。
• 特别适用于复杂、多层及高性能技术材料。

适用材料

• 塑料薄膜
• 功能薄膜
• 胶粘带
• 复合材料
• 层压材料
• 技术泡棉
• PTFE聚四氟乙烯
• 云母
• Kapton® 聚酰亚胺薄膜
• PET
• PET / 铝复合材料
• 其他特殊材料

应用领域

• 包装行业
• 航空航天
• 汽车工业
• 地面铺装材料
• 绝缘材料
• 电线电缆
• 全息材料
• 技术材料加工

主要技术特点

• 工艺高精度分切与往复式排线收卷
• 可选技术传统排线或移动卷轴式排线
• 最小分切宽度2 mm
• 最高运行速度200 m/min
• 适用产品技术材料、薄膜、胶带及各种特殊材料

为什么选择 CALEMARD
自 1955 年以来Calemard 一直致力于开发高性能分切、收卷及往复式排线设备服务于全球最严苛的卷材加工Converting应用。凭借在张力控制、收卷质量及技术材料加工方面的丰富经验我们能够为客户提供符合其生产需求的定制化解决方案。

我们的 QHSE 承诺

• ISO 9001质量管理体系
• ISO 45001职业健康与安全管理体系
• EcoVadis 银牌认证企业社会责任CSR与可持续发展绩效

希望提高线轴容量、优化生产效率并改善收卷质量
欢迎联系 Calemard 专家我们将帮助您选择最适合您材料和生产工艺的往复式排线技术。
