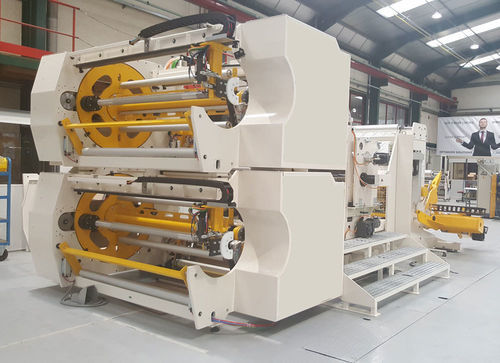

双转塔型纵切复卷机 Infinity

高速两卷轴式高效率

用于挤出生产线的双转塔型纵切复卷机 | Calemard

Calemard® 双转塔型纵切复卷机专为塑料薄膜、橡胶、无纺布及各种技术材料在挤出生产线后的连续收卷而设计。其专利双转塔自动换卷系统可在不停机、不降速的情况下完成自动换卷实现连续生产并显著提升生产效率。

该设备专为轮胎制造、技术薄膜、无纺布及电池电极等高要求工业应用而开发可实现在线纵向分切和自动复卷最小分切宽度可达20 mm。全自动化生产过程有效降低材料损耗提高操作安全性并优化整体生产效率。

技术参数
技术参数可根据加工材料的不同而有所调整*如易滑材料、粘性材料、张力敏感材料等。

• 工作幅宽7002000 mm*
• 成品卷最大直径600 mm*
• 成品卷重量100250 kg*
• 最高运行速度50500 m/min*
• 最小分切宽度2030 mm取决于母卷宽度及设备配置)*

设备配置
凭借模块化设计该双转塔型纵切复卷机可根据生产需求配置以下模块

• 双工位离型膜放卷机配备自动纠偏、定位及自动接料系统实现离型膜连续供料。
• 储料装置蓄料器可提供最长60米的缓冲储料能力。
• 在线纵切单元配备快速调刀系统及边料回收装置实现边料分离、收卷及回收。
• 双转塔自动收卷机采用精确的 Gap Winding间隙收卷控制技术实现稳定、连续的不停机收卷。
• 机器人卸卷单元自动卸载成品卷无需人工干预。

针对超长产品还可提供配备Calemard®专利连续排线收卷Continuous Spooling技术的版本。

核心优势

• 专利连续收卷技术 自动换卷过程中无需降低挤出生产线速度。
• 高精度张力控制 Calemard®的核心技术确保稳定的分切质量和收卷质量。
• 多种分切方式 适用于剪切分切、挤压分切、固定刀片及浮动刀片等多种切割工艺。
• 全自动生产 从自动接料到机器人自动卸卷实现完整自动化。

应用行业
Calemard® 双转塔型纵切复卷机广泛应用于

• 轮胎制造
• 塑料薄膜及功能薄膜挤出生产线
• 无纺布及产业用纺织品加工
• 电池电极正极、负极生产

适用材料

• 塑料薄膜
• 功能薄膜
• 橡胶及弹性体
• 胶粘带
• 无纺布
• 产业用纺织品
• 电池材料 电极、底涂铜箔Primed Coated Copper Foil)、底涂铝箔Primed Coated Aluminum Foil)

主要技术特点

• 工艺双转塔自动复卷
• 分切在线纵向分切最小宽度20 mm
• 供料自动接料及60米蓄料装置
• 辅助设备Gap Winding控制、边料回收及机器人自动卸卷
• 可选配置专利连续排线收卷Continuous Spooling技术

为什么选择 CALEMARD
自1955年以来Calemard一直专注于卷材加工Web Converting设备的研发为全球高端工业应用提供定制化解决方案。从研发测试、工艺验证到设备安装调试及售后服务我们为客户提供全生命周期的技术支持。

我们的 QHSE 承诺

• ISO 9001 : 质量管理体系
• ISO 45001 职业健康与安全管理体系
• EcoVadis 银奖 企业社会责任CSR与可持续发展绩效

希望将双转塔型纵切复卷机集成到您的挤出生产线中
欢迎联系我们的技术专家共同设计最适合您生产需求的解决方案。
