中子探测器 NBrick

高压数字热量

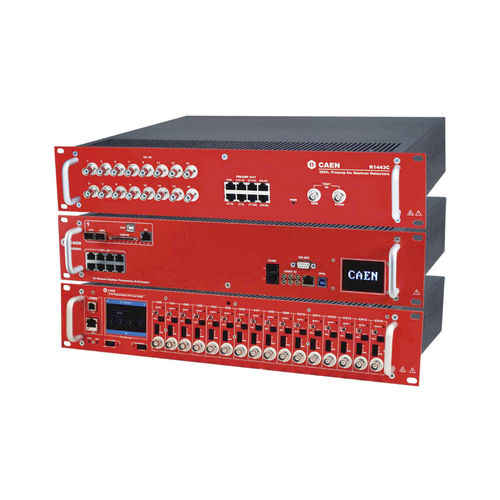

专为 3He/BaF3 管读出而定制 用于中子探测应用的 Thanos DAQ 软件 多达 16 个位置敏感探测器 提供高压、前置放大级和数字脉冲处理 机架式安装，适用于 SANS 仪器和核安全探测器 概述 NBrick 是由三块电路板组成的机架式系统： R1443C 电荷敏感前置放大器，专为 3He/BF₃ 电子管设计（32 通道/独立 HV） R5560C 32 通道 14 位 125 MS/s 脉冲处理器 R8033 高压板（型号 R8033DP：16 通道 +4kV/3mA） 这三个单元组合在一起就构成了中子探测应用的完整读出系统，最多可读出 16 个位置感应 3He/BF3 管。 它为 3He/BF3 管偏压提供高达 4 kV 的高压，并提供适当的前置放大级，总增益为 0.85 至 19 V/pC，灵敏度为 2 mV/fC。由于采用了基于闪存 ADC 的结构，脉冲处理器每通道的事件速率可高达 100 kcps。板载固件执行用于位置重建的电阻电荷分配，并输出能量/定时数据。 CAEN 提供 Thanos DAQ 软件，允许用户远程管理高压和数字转换器，获取波形、能谱、ToF 频谱并执行位置重建。下图显示了使用 4 个 3He 管和一个 252Cf 源进行测量的一些示例。发射的中子通过聚乙烯屏蔽进行了缓和，因此可以检测到热中子。
