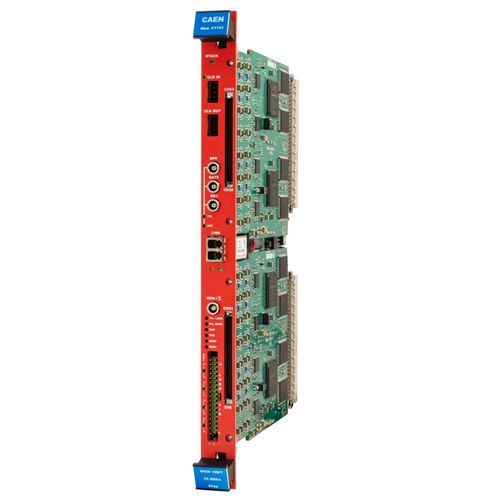

工业换流器 V1741

1 单元宽 6U VME64 模块 1k、2k、4k 8k、16k 峰值检测 ADC 64 个输入通道，单端，带 68 针双排 ERNI SMC 连接器（Zin：2.5 kΩ） 接受正负输入 4 Vpp 或 8 Vpp 全量程范围可由软件选择（启用滑动量程时为 3.75 Vpp 和 7.5 Vpp） 共门模式（一次转换 64 个通道），具有线性门宽或可由软件编程 低死区时间（前一个栅极关闭后约 50 ns） 用于降低 DNL 的滑动标度算法 零抑制，可编程阈值 多事件缓冲器（1024 个事件） VME64 和光链路（CAEN CONET 专用协议）通信接口 Windows 和 Linux 驱动程序、C 语言库、演示软件 固件可由用户升级 概述 V1741 是一款数字峰值检测 ADC，属于基于模拟数字混合采集链的新一代探测器读出系统，集高通道密度（64 通道）和低死区时间于一身。FLASH ADC 结构可实现极短的脉冲峰值转换时间，因此在前一个栅极关闭后不到 50 ns 就可进行新的转换。 转换增益从 1k 到 16k 通道不等，由于采用了滑动刻度法，差分非线性（DNL）较低。 FPGA 接收电荷敏感前置放大器发出的典型慢信号，然后再接收整形放大器（如 CAEN N1068）发出的慢信号，并通过数字滤波器识别栅极内的脉冲峰值。能量值和事件到达时间首先存储在 1024 个多事件缓冲器中。
