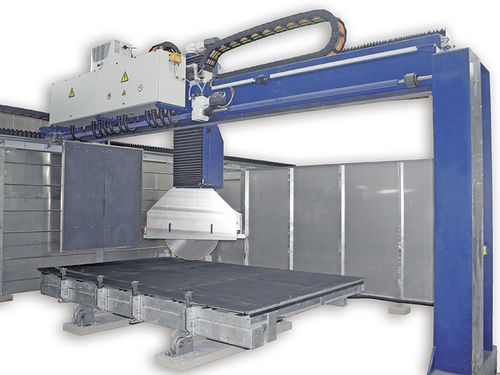

5轴桥锯 CSA 567/569

用于石材倾斜刀板

概述
CSA 567/569 是一款用于石材加工的5轴回转头锯，适用于重型实心工件和大幅面切割。可安装最大直径1600 mm的锯片，采用齿轮减速的锯电机，在低速时仍能提供全功率（30–55 kW）。可选真空夹持以及多工位或托盘自动上料方案，以支持不间断的多班次生产。

主要特征

• 5轴回转头结构，可对厚工件进行精确的斜切和型材切割。
• 锯片直径可达1600 mm，适合大幅面切割。
• 齿轮减速使电机在低速切割时仍能输出全部功率（30–55 kW）。
• 可选真空吸持装置用于工件自动化搬运，最大承载1500 kg。
• 转角/旋转装置可实现精确的斜切及水平锯片的型材切割。

技术规格

• 最大切割深度：640 mm
• 最大锯片直径：1600 mm
• 锯电机：30–55 kW
• 锯片滑台行程（X）：最多 4800 mm
• 垂直行程（Z）：最多 1200 mm
• 进给速度：X、Y 20 m/min；Z 6 m/min

自动化与工件搬运

• 进料台进给速度：20 m/min
• 可选多工位或托盘系统实现自动上下料，支持不间断多班次运行
• 可选真空搬运系统，最大承载 1500 kg

应用

• 大幅面及重型石材切割
• 实心石材块和板材加工
• 用于建筑石材构件的精密斜切与型材切割
