电力变压器 HC5AIAQBA

分配树脂浇注工业用途

产品概述

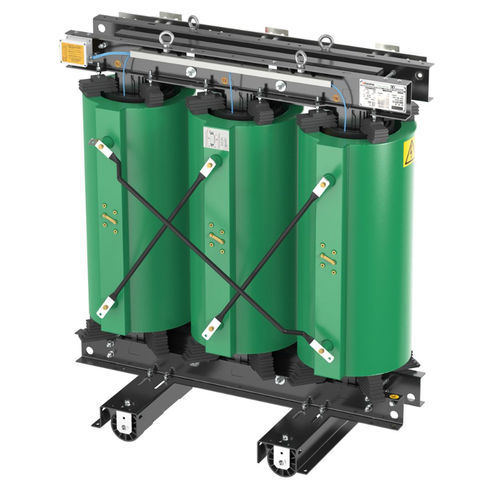

浇注树脂变压器 HC5AIAQBA，用于中压到低压配电。绝缘等级 36 kV，额定功率 160 kVA。为需要安全运行和低维护的工业应用设计。

主要电气参数

• 一次电压 (Vprim)：33 kV
• 二次电压 (Vsec)：400 V
• 空载功率 (Po)：414 W
• 短路相关功率 (Pk)：2860 W
• 短路电压 (Uk)：6 %

技术数据

• 品牌：BTicino
• 参考标准：IEC 60076-11 与 EN 50708
• 额定电压：33 kV / 400 V
• 频率：50 Hz
• 额定功率：160 kVA
• 高度：1.75 m
• 宽度：850 mm
• 长度：1.6 m
• 系列：Green T.HE

产品系列 / 亮点

• 适用于极端环境条件的高性能装置
• 按照 EN 50708-2-1 生产
• 符合 2019/1783 号法规的环保设计
• 旨在减少运行中的能耗

技术文档
提供安装手册。可下载 Green T.HE 目录和产品系列介绍视频。

特性 / 技术规格

• 产品代码：HC5AIAQBA
• 类型：浇注树脂变压器，绝缘等级 36 kV
• 额定功率：160 kVA
• 额定电压（一次/二次）：33 kV / 400 V
• 频率：50 Hz
• 短路电压 (Uk)：6 %
• Po（空载功率）：414 W
• Pk（短路功率）：2860 W
• 高度：1.75 m
• 宽度：850 mm
• 长度：1.6 m
• 系列名称：Green T.HE
