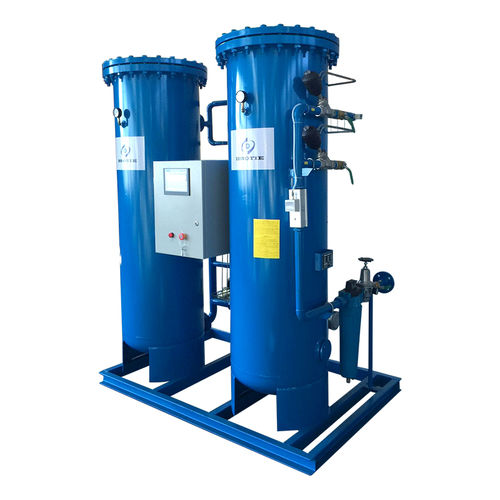

医用氧气发生器 BRHO series

PSA

(BRHO 系列) 工作原理: 变压吸附制氧机由空压机、空气处理系统、PSA制氧主机，医用氧气过滤器组四个主要部分组成。而PSA制氧主机由空气缓冲罐、氧气缓冲罐、吸附器、切换阀、仪表空气、仪表控制等部分组成。它是利用分子筛对空气中氮气的选择吸附性以及吸附氮气的能力随压力变化而改变的特性，通过改变吸附床的操作压力，达到连续制取氧气的目的。 原料空气经过滤除尘后在空压机中压缩到0.3-0.6MPa，然后经冷却器冷却到30℃左右，除去压缩空气中的游离水，从下部进入吸附器。空气经过分子筛吸附剂床层时，空气中的水份、CO2和氮气被分子筛吸附，氧气从吸附器顶部流出，一部分作为产品气输出，另一部分用于另一吸附器的清洗再生。 吸附器共两只，切换操作。当一只处于吸附产氧工况时，另一只处于清洗再生工况。每只吸附器完成一个工作周期需经历吸附、逆向降压、顺向降压、清洗再生和充压五个工况，两只吸附器交替使用，使得制氧装置能够连续产氧。 吸附器切换操作是由控制器（采用可编程PLC）按设定的程序输出电信号，控制电磁阀换向，电磁阀分别与仪表空气和气动管道阀执行气缸连接，电磁阀换向，仪表空气进入汽缸，使气动阀动作。 制氧主机双塔交替工作，无人职守。 与传统的氧气制取方式相比，变压吸附制氧系统具有设备组成简单、出气速度快、重量轻、体积小、无人职守、操作维护方便以及氧气制取成本低等特点，因此被广泛应用。同时，液晶触摸屏、箱体结构、联动设计、远传功能等选配项目，又可满足对PSA制氧系统的更高要求。 制氧机产生的氧气，经过特殊的医用氧气过滤器组，除水，除尘，除菌，进入氧气缓冲罐，到达医用氧气用气点。 产品应用: 1， 从制氧机出口处的医用氧气压力为0.1-4bar可调，可以直接接入用气点。 2， 制氧机充瓶系统可选，以满足客户氧气灌装目的，在150公斤压力下，完成氧气瓶的灌装需求，全自动控制实现无人操作，更经济，更快捷。 安全性: BROTIE医用制氧机严格按照GB，GB/T，YY以及ISO10083 1982 相关标准设计和生产。制取的氧气符合美国药典（USP）对医用呼吸用纯度为93%±3%的氧气的要求，并能符合各医院对呼吸用氧气的特殊要求。BRO-CONTROL多功能监控系统，LED屏幕，实现气体流量、纯度、压力等在线全屏显示。 经济性: 1， 直接从空气中制取氧气，仅消耗电能。 2， EES 系统（能源效用系统）使您轻松实现按需生产，降低运行成本 。 3， 独有的REFLUX组分控制系统，降低单位压缩空气耗量，降低能耗。 便捷性: BROTIE医用制氧机全自动运行，对氧气使用需求可做出快捷和直接的响应。撬装底盘设计，交钥匙工程，所有系统都经过预调试。 可选择BRO-CONTROL多功能控制系统，通过友好的用户触摸屏界面，提供所有过程信息。BRO-CONTROL系统可设定和显示包括纯度、流量和压力等相关参数，可发出运行故障报警确保操作者及时做出设备调整，可定期提醒操作者做设备定期保养和维护以及定时更换过滤器滤芯等。 BROTIE医用制氧机维护和仪表校准简单、易行。例行维护和保养仅限于空压机的正常维护和所配过滤器中滤芯的定时更换。 交钥匙工程，全集成撬装地盘式或箱体式设计，全系统都经过预调试，使系统安装和调试更简便。
