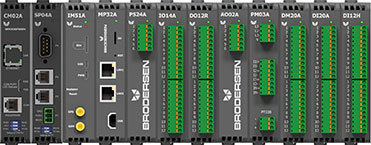

以太网远程终端设备 93260#34

RS-232RS-485

概述
通过选择CPU、电源和I/O模块来配置RTU32系统。通信接口包括2 x Ethernet和USB；CPU选项可通过软件在不同性能区间内扩展。配置工具支持按需增购许可：后续可添加CPU频率、驱动、内存或I/O。

RTU32N 概述
RTU32N 可选带或不带嵌入式I/O。通信接口：2 x Ethernet、4 x COM端口和2 x USB。嵌入式I/O可通过Brodersen LocalBus扩展。适用型号包含电源监测功能。

CPU 版本

• MP32A Standard，带 USB A 接口
• MP32A_REV_B，USB，带 M8 接口
• MP32A_REV_C，带 RS232/RS485 和 M8 接口
• MP32A_REV_D 900/1800 MHz，带 USB M8 接口
• MP32A_REV_E 900/1800 MHz，M8 用作 RS232/485

电源选项
RTUM PS Type: 10-30 VDC
RTUM PS Type: 20-60 VDC
RTUM PS Type: 60-150 VDC
RTUN PS Type: 10-30 VDC
RTUN PS Type: 30-60 VDC

I/O 版本与模拟类型

• 28 I/O（16 DI，8 DO，4 AI）
• 42 I/O（20 DI，8 DO，8 DIO，6 AI）
• Basic，无 I/O 和显示

模拟输入类型选项：电压或电流

冗余版本

• R1 — 具有相同冗余 I/O 的冗余 CPU；通过 CM02A 设备和电缆连接。
• R2 — 具有共享 I/O 的冗余 CPU；CPU 并列放置并位于 I/O 左侧，通过 RL02A（REDLINK）连接。需要带 USB 接口的 CPU 版本。
• R3 — 具有位于 CPU 之间的共享 I/O 的冗余 CPU；通过 CM02A 设备和电缆连接。

性能选项与协议
可选项（驱动、CPU 速度、内存、I/O）由 RTU 许可控制。现在选择最低需求，后续可购买更多许可。注意：部分“功能”选项不可通过许可升级。

I/O 选择与背板
嵌入式 I/O 与通过 Brodersen LocalBus（LB2）扩展。配置器在选择过程中会进行 LB2 总线功率计算和块大小确定。

物料清单与文件导出
配置器生成物料清单（BOM），可保存或导出为 CSV（逗号或分号分隔）。已保存的 BOM 可重新加载用于重复配置。

技术规格

• 产品系列：RTU32 系列
• 接口（RTU32M）：2 x Ethernet、USB（依据 CPU 可能有额外 USB/COM）
• 接口（RTU32N）：2 x Ethernet、4 x COM 端口、2 x USB
• CPU 选项：软件可扩展，约覆盖 200–900 MHz 和 900–1800 MHz 范围（多个 MP32A 版本）
• I/O 配置：28 I/O（16 DI，8 DO，4 AI）；42 I/O（20 DI，8 DO，8 DIO，6 AI）；Basic 无 I/O/显示
• 模拟输入可选择电压或电流
• 电源范围：10–30 VDC、20–60 VDC、30–60 VDC、60–150 VDC（视型号而定）
• 冗余类型：R1、R2（REDLINK）、R3
• I/O 扩展：Brodersen LocalBus（LB2），包含功率计算和块尺寸确定
• 许可：Fieldbus 驱动、协议驱动及性能选项由许可控制
• 配置器功能：BOM 导出（CSV）、已保存 BOM 加载、可配置的 CPU/电源/I/O 选择
• 适用型号包含电源监测功能
