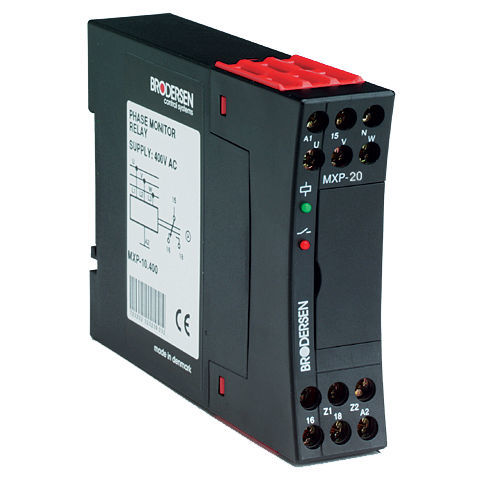

电压监控继电器 MXP-20

相位顺序功率交流

用于监控三相交流电源的继电器，可带或不带中性线。 中性点。继电器监控所有相位是否可用，相序是否正确。 相序 L1、L2、L3（U、V、W）正确，各相之间的相位偏移不超过 20°，以及一个或多个相位之间的相位偏移不超过 20°。 相位之间的偏移不超过 20°，一个或多个相电压不会过高。 相电压不会过低。当这三个监控标准都满足时 继电器启动。如果一个或多个标准不符合 继电器断电，红色 LED 指示灯显示故障。 单输出继电器通电和断电的固定限值。 连接中性点后，测量能力达到最佳，因为 中性点作为测量基准。在没有中性点的情况下，相位 相位监控继电器从所连接的相位生成中性点参考。 相。 特点 - 监测 - 相位旋转 - 相移小于 20 - 低电压 - 输出 SPTD。 - 通过 L2 和 L3 相的工作电压（V 和 W）。 - 延时= 0.5 秒，以防止短路干扰造成的错误通电和断电。 短路干扰引起的故障通电和断电。
